รายละเอียดสินค้า:
การชำระเงิน:
|
| มาตรฐาน: | ใช้งานร่วมกับ PARKER ST Series, HANSEN ST Series, FOSTER FST Series | WP: | แรงดันใช้งานถึง 1,000 psi (69 bar) |
|---|---|---|---|
| วัสดุ: | ทองเหลืองหรือ SS304 | ขนาด: | 1/8 "-1/2" |
| เกลียว: | BSPP, BSPT, NPT, NPTF, SAE | สัมพันธ์: | ล็อคลูก |
| แสงสูง: | การเชื่อมต่อที่รวดเร็วไหลสูงตัดการเชื่อมต่ออย่างรวดเร็ว,high flow quick disconnect |
||

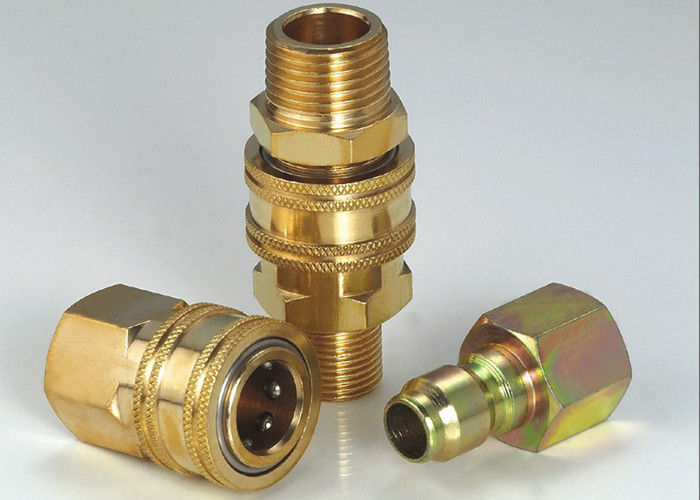

LST, High Flow, Non-Valve, American Type, ข้อต่อไฮดรอลิกในทองเหลืองหรือ SS304
คำอธิบาย:
LST ข้อต่อเร็วไฮดรอลิกชนิดอเมริกัน
การใช้งาน: LST ซีรี่ส์เป็นข้อต่อแบบไม่มีวาล์วสำหรับการใช้งานที่ต้องการการไหลสูงสุดรูเปิดที่เรียบและมีแรงดันลดลงต่ำสุดของการออกแบบการเชื่อมต่อที่รวดเร็วและเหมาะอย่างยิ่งสำหรับการใช้งานเช่นเครื่องฉีดน้ำแรงดันสูงและเครื่องอบไอน้ำน้ำยาทำความสะอาดพรมและท่อหล่อเย็นของแม่พิมพ์และการใช้งานอื่น ๆ ที่ไม่ผ่านวาล์ว
ข้อมูลจำเพาะ:
| ขนาดตัวเครื่อง (ใน) | 1/8 | 1/4 | 3/8 | 1/2 |
| อัตราความดัน (PSI) | ||||
| ทองเหลือง Cplr / Npl | 1,000 | 1,000 | 1,000 | 1,000 |
| เหล็ก Npl | พ.ศ. 2543 | พ.ศ. 2543 | 1,500 | 1,500 |
| กระแสนิยม (GPM) | 3 | 6 | 12 | 12 |
| ช่วงอุณหภูมิ (ซีลมาตรฐาน) | -20 ℃ถึง + 120 ℃ | |||
คุณสมบัติ LST:
1. รูเปิดที่เรียบและไม่มีวาล์วทั้งสองข้างให้แรงดันตกน้อยที่สุดและช่วยให้ทำความสะอาดได้ง่ายในการใช้งานที่ใช้เส้นเดียวกันสำหรับสื่อมากกว่าหนึ่งชิ้น
2. ข้อต่อ LST และหัวนมผลิตจากสต๊อกแท่งทึบให้คุณภาพคัปปลิ้งที่ทนทาน
3. หัวนม LST มีจำหน่ายในทองเหลืองและเหล็กชุบสังกะสีร่องล็อคลูกของหัวนมเหล็ก LST เป็นตัวเรือนที่ชุบแข็งเพื่อความต้านทานต่อการกัดเซาะที่อัตรารอบสูงและแรงดันกระชาก
4. LST เป็นข้อต่อแบบ "Interchange" เนื่องจากข้อต่อแบบมีขนาดและใช้งานได้สามารถใช้แทนกันได้กับข้อต่อที่คล้ายกันซึ่งผลิตโดยผู้ผลิตรายอื่น
5. ใช้งานร่วมกับ PARKER ST Series, HANSEN ST Series, FOSTER FST Series
ประสิทธิภาพ: น้ำมันทดสอบ: Oil-200SUS, 1GPM = 3.78L / นาที, 1PSID = 0.0069MPa
เบ้า
| หมายเลขชิ้นส่วน | LS | ￠ ง | HEX1 | ก | ที |
| LST-01SF | 27 | 18 | 14 | 10 | NPT1 / 8 |
| LST-02SF | 37 | 24 | 19 | 12 | NPT1 / 4 |
| LST-03SF | 41.5 | 29 | 24 | 13 | NPT3 / 8 |
| LST-04SF | 51 | 33 | 29 | 15 | NPT1 / 2 |
| LST-06SF | 53.4 | 40.9 | 38 | 19 | NPT3 / 4 |
| LST-08SF | 66 | 50.5 | 44.45 | 22 | NPT1 |
| หมายเลขชิ้นส่วน | LS | ￠ ง | HEX1 | ก | ที |
| LST-01SM | 29 | 18 | 14 | 10 | NPT1 / 8 |
| LST-02SM | 39.5 | 24 | 19 | 12 | NPT1 / 4 |
| LST-03SM | 43 | 29 | 24 | 13 | NPT3 / 8 |
| LST-04SM | 53 | 33 | 29 | 15 | NPT1 / 2 |
| LST-06SM | 56.7 | 40.9 | 38 | 19 | NPT3 / 4 |
| LST-08SM | 61.1 | 50.5 | 44.45 | 24 | NPT1 |
เสียบ
| หมายเลขชิ้นส่วน | LS | ￠ ง | HEX1 | ก | ที |
| LST-01PF | 27 | 17 | 14 | 10 | NPT1 / 8 |
| LST-02PF | 37 | 19.5 | 17 | 12 | NPT1 / 4 |
| LST-03PF | 41.5 | 22.5 | 22 | 13 | NPT3 / 8 |
| LST-04PF | 51 | 26 | 27 | 15 | NPT1 / 2 |
| LST-06PF | 52 | 28.5 | 30 | 20 | NPT3 / 4 |
| LST-08PF | 60 | 30.5 | 38 | 22 | NPT1 |
| หมายเลขชิ้นส่วน | LS | ￠ ง | HEX1 | ก | ที |
| LST-01 น | 29 | 17 | 11 | 10 | NPT1 / 8 |
| LST-02.00 น | 39.5 | 19.5 | 14 | 12 | NPT1 / 4 |
| LST-03.00 น | 43 | 22.5 | 17 | 13 | NPT3 / 8 |
| LST-04.00 น | 53 | 26 | 22 | 15 | NPT1 / 2 |
| LST-06.00 น | 57.2 | 28.5 | 27 | 19 | NPT3 / 4 |
| LST-20.00 น | 62.4 | 30.5 | 35 | 22 | NPT1 |
