รายละเอียดสินค้า:
การชำระเงิน:
|
| มาตรฐาน: | ISO 7241-1 ซีรีส์“ B” วาล์วก้านสูบ | WP: | แรงกดดันในการทำงานถึง 1,000 psi (69 bar) |
|---|---|---|---|
| วัสดุ: | ทองเหลือง | ขนาด: | 1/8 '- 2' |
| เกลียว: | BSPP, BSPT, NPT, NPTF, SAE | สัมพันธ์: | ล็อคลูก |
| แสงสูง: | สายไฮดรอลิกเชื่อมต่ออย่างรวดเร็วข้อต่อปลดเร็วไฮดรอลิก,hydraulic quick release coupling |
||

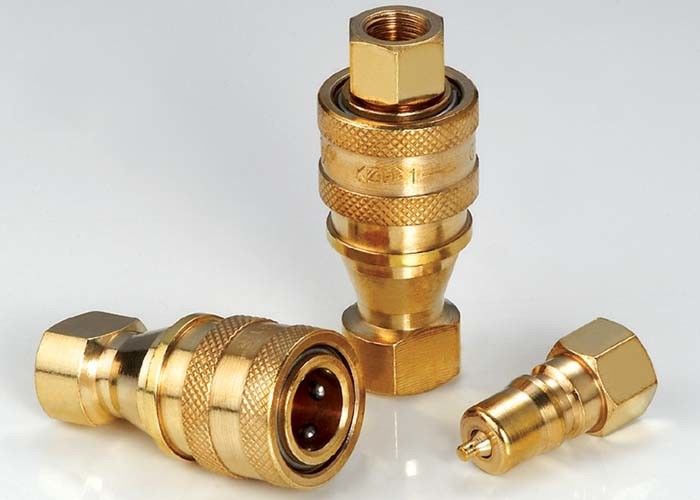

KZD, ISO7241-B ข้อต่อไฮดรอลิกในเกลียวตัวเมีย, ทองเหลือง
คำอธิบาย:
KZD ข้อต่อลมและไฮดรอลิกแรงดันปานกลางประสิทธิภาพสูง (ทองเหลือง)
การใช้งาน: ข้อต่อ KZD ใช้กับสเปกตรัมของการใช้งานไฮดรอลิกข้อต่อ Double Shut-Off เหล่านี้สามารถพบได้ทุกที่ที่จำเป็นต้องเชื่อมต่อและถอดสายการถ่ายโอนของเหลวเพื่อใช้งานหรือบำรุงรักษาอุปกรณ์และการสูญเสียของเหลวเป็นสิ่งที่ไม่พึงปรารถนาส่วนใหญ่ใช้กับน้ำมันไฮดรอลิกข้อต่อ KZD ยังใช้กับสารเคมีน้ำไอน้ำและก๊าซบางชนิด
ข้อมูลจำเพาะ
| ขนาดตัวเครื่อง (ใน) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 (1/4) | 1 (1/2) | 2 |
| แรงดันสูงสุด (PSI) | 1,000 | 1,000 | 1,000 | 1,000 | 1,000 | 1,000 | 800 | 800 | 800 |
| กระแสนิยม (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| ช่วงอุณหภูมิ (ซีลมาตรฐาน) | -20 ℃ถึง + 120 ℃ | ||||||||
| วัสดุซีลมาตรฐาน | มทบ | ||||||||
คุณลักษณะข้อต่อ KZD ซีรี่ส์:
1. มีวาล์ว Poppet เพื่อป้องกันการรั่วซึม
2. วาล์ว Poppet เปิดโดยอัตโนมัติเมื่อทำงานร่วมกับแรงดันใช้งานที่กำหนดเพื่อให้การไหลเป็นไปอย่างรวดเร็ว
3. กลไกการล็อคบอลที่เชื่อถือได้จะจับครึ่งการผสมพันธุ์เข้าด้วยกัน
4. ซ็อกเก็ตและปลั๊กมีความแม่นยำกลึงจากสต็อกแท่งทึบ
5. ซีรี่ส์ KZD เป็นไปตามมาตรฐาน ISO7241-B
6. เข้ากันได้กับ PARKER 60 Series, FASTER HNV Series, AEROQUIP FD45 Series และ HANSEN HK Series
ประสิทธิภาพ: น้ำมันทดสอบ: Oil-150SUS
KZD (1/8 ", 1/4", 3/8 ", 1/2") KZD (3/4 ", 1", 11/4 ", 11/2", 2 ")
เบ้า
| ISO | พันธมิตร | LS | ￠ ง | HEX1 | ก | ที |
| 5 | KZD-01SF | 48 | 24 | 14 | 8 | G1 / 8 |
| 6.3 | KZD-02SF | 58 | 27 | 19 | 12.5 | ZG1 / 4 |
| 10 | KZD-03SF | 65 | 35 | 22 | 13 | ZG3 / 8 |
| 12.5 | KZD-04SF | 72.5 | 45 | 29 | 14 | ZG1 / 2 |
| 20 | KZD-06SF | 88 | 54 | 36 | 17 | ZG3 / 4 |
| 25 | KZD-08SF | 102 | 64.5 | 41 | 23 | ZG1 |
| 31.5 | KZD-10SF | 115 | 69 | 54 | 27 | ZG1-1 / 4 |
| 40 | KZD-12SF | 124 | 79 | 60 | 27 | ZG1-1 / 2 |
| 50 | KZD-16SF | 132 | 102 | 77 | 30 | ZG2 |
| หมายเหตุ: เฉพาะขนาด 01 ถึง 08 เท่านั้นที่เป็นไปตามมาตรฐาน ISO 7241-B | ||||||
เสียบ
| ISO | พันธมิตร | หจก | ง | ค | HEX2 | ก | ที |
| 5 | KZD-01PF | 29 | 10.8 | 19 | 14 | 8 | G1 / 8 |
| 6.3 | KZD-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1 / 4 |
| 10 | KZD-03PF | 40 | 19 | 25 | 22 | 13 | ZG3 / 8 |
| 12.5 | KZD-04PF | 44 | 23.5 | 28 | 27 | 14 | ZG1 / 2 |
| 20 | KZD-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3 / 4 |
| 25 | KZD-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| 31.5 | KZD-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1 / 4 |
| 40 | KZD-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1 / 2 |
| 50 | KZD-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| หมายเหตุ: เฉพาะขนาด 01 ถึง 08 เท่านั้นที่เป็นไปตามมาตรฐาน ISO 7241-B | |||||||
คู่
| ISO | พันธมิตร | ล | ￠ ง | HEX1 | HEX2 | ที |
| 5 | KZD-01 | 58.5 | 24 | 14 | 14 | G1 / 8 |
| 6.3 | KZD-02 | 72.5 | 28 | 19 | 17 | ZG1 / 4 |
| 10 | KZD-03 | 80.5 | 35 | 22 | 22 | ZG3 / 8 |
| 12.5 | KZD-04 | 89 | 45 | 29 | 27 | ZG1 / 2 |
| 20 | KZD-06 | 105 | 54 | 36 | 36 | ZG3 / 4 |
| 25 | KZD-08 | 124.5 | 64.5 | 41 | 41 | ZG1 |
| 31.5 | KZD-10 | 140.5 | 69 | 54 | 52 | ZG1-1 / 4 |
| 40 | KZD-12 | 150.5 | 79 | 60 | 60 | ZG1-1 / 2 |
| 50 | KZD-16 | 160.5 | 102 | 77 | 77 | ZG2 |
| หมายเหตุ: เฉพาะขนาด 01 ถึง 08 เท่านั้นที่เป็นไปตามมาตรฐาน ISO 7241-B | ||||||
