ดึงและดันข้อต่อเชื่อมต่อด่วนไฮดรอลิก ISO5675 พิกัดกระแส 12 GPM

large.img.alt
small.img.alt

ภาพใหญ่ :  ดึงและดันข้อต่อเชื่อมต่อด่วนไฮดรอลิก ISO5675 พิกัดกระแส 12 GPM

รายละเอียดสินค้า:
สถานที่กำเนิด: หนิงโปประเทศจีน (แผ่นดินใหญ่)
ชื่อแบรนด์: SONGQIAO
หมายเลขรุ่น: LSQ-S5 / LSQ-S5C
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: ตกลงกันได้
ราคา: negotiable
รายละเอียดการบรรจุ: แพคเกจการส่งออกมาตรฐานหรือตามคำขอของลูกค้า
เวลาการส่งมอบ: ภายใน 30 วันหรือตามความต้องการของลูกค้า
สามารถในการผลิต: 50,000 ชิ้น / วันตามความสามารถของการประชุมเชิงปฏิบัติการการประกอบ
รายละเอียดสินค้า
มาตรฐาน: ISO 5675 ซีรีส์วาล์วก้านสูบ WP: แรงกดดันในการทำงานถึง 3,000 psi (207 bar)
วัสดุ: เหล็กกล้าคาร์บอน ขนาด: 1/2 '
เกลียว: BSPP, BSPT, NPT, NPTF, SAE สัมพันธ์: ล็อคลูก
แสงสูง:

สายไฮดรอลิกเชื่อมต่ออย่างรวดเร็วข้อต่อปลดเร็วไฮดรอลิก

,

hydraulic quick release coupling

LSQ-S5 / LSQ-S5C (กั้น), ISO5675, ข้อต่อไฮดรอลิกชนิดดึงและดันในเหล็กกล้าคาร์บอน, Chrome Three



คำอธิบาย:

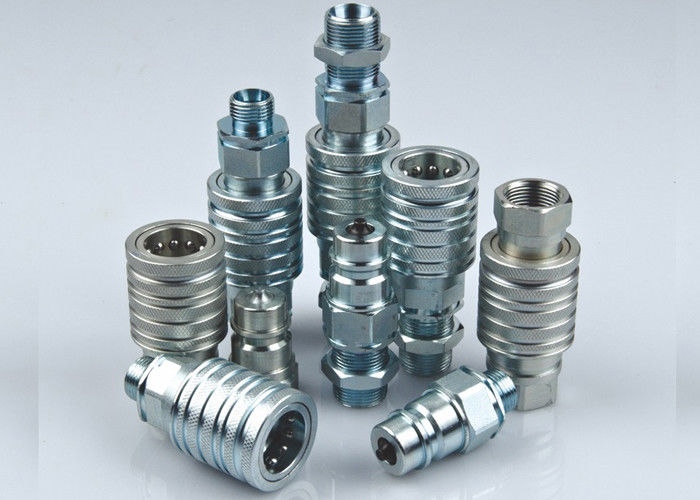

LSQ-S5 / LSQ-S5C Push And Pull Type ไฮดรอลิก Quick Coupling (เหล็ก)
การใช้งาน: LSQ-S5 และ LSQ-S5C ซีรี่ส์นำเสนอการออกแบบที่ได้รับการพิสูจน์แล้วสำหรับอุตสาหกรรมสำหรับการใช้งานกับอุปกรณ์ก่อสร้างเครื่องจักรกลการเกษตรและเครื่องมือน้ำมัน

ข้อมูลจำเพาะ:



ขนาดตัวเครื่อง (ใน) 1/2
แรงดันสูงสุด (PSI) 3000
กระแสนิยม (GPM) 12
ช่วงอุณหภูมิ (ซีลมาตรฐาน) -20 ℃ถึง + 120 ℃
วัสดุซีลมาตรฐาน มทบ



คุณสมบัติข้อต่อ LSQ-S5 และ LSQ-S5C ซีรี่ส์:
1. ปลอกหุ้มสองชั้นสำหรับการใช้งานแบบกดเพื่อเชื่อมต่อด้วยมือเดียวเมื่อมีตัวยึดหรือติดตั้งกั้น
2. มีวาล์ว Poppet เพื่อป้องกันการรั่วซึม
3. วาล์ว Poppet จะเปิดโดยอัตโนมัติเมื่อทำงานร่วมกันภายในแรงดันใช้งานที่กำหนดเพื่อให้การไหลเป็นไปอย่างรวดเร็ว
4. ชิ้นส่วนที่สำคัญถูกชุบแข็งเพื่อความทนทาน
5. กลไกการล็อคบอลที่เชื่อถือได้จะจับครึ่งการผสมพันธุ์เข้าด้วยกัน
6. ซ็อกเก็ตและปลั๊กมีความแม่นยำกลึงจากสต็อกแท่งทึบ
7. LSQ-S5 ซีรีส์เป็นไปตามมาตรฐาน ISO5675

8. เข้ากันได้กับ PAPKER 4250 Series, FASTER CPV-CNV Series

ประสิทธิภาพ: น้ำมันทดสอบ: Oil-200SUS, 1GPM = 3.78L / นาที, 1PSID = 0.0069MPa
ดึงและดันข้อต่อเชื่อมต่อด่วนไฮดรอลิก ISO5675 พิกัดกระแส 12 GPM 0
LSQ-S5 ซีรีส์ (1/2 ")

เบ้า
ดึงและดันข้อต่อเชื่อมต่อด่วนไฮดรอลิก ISO5675 พิกัดกระแส 12 GPM 1

ISO พันธมิตร LS ¢ ง HEX1 ที
12.5 LSQ-S5-04SF3 / 8 66 38 27 3 / 8BSP NPT3 / 8
12.5 LSQ-S5-04SF1 / 2 66 38 27 1 / 2BSP NPT1 / 2
12.5 LSQ-S5-04SF3 / 4 69 38 34 3 / 4BSP NPT3 / 4
12.5 LSQ-S5-04SFM14 66 38 27 M14 * 1.5
12.5 LSQ-S5-04SFM16 66 38 27 M16 * 1.5
12.5 LSQ-S5-04SFM18 66 38 27 M18 * 1.5
12.5 LSQ-S5-04SFM22 66 38 27 M22 * 1.5

เสียบ
ดึงและดันข้อต่อเชื่อมต่อด่วนไฮดรอลิก ISO5675 พิกัดกระแส 12 GPM 2

ISO พันธมิตร หจก HEX2 ที
12.5 LSQ-S5-04PF3 / 8 61.5 20.5 27 27 3 / 8BSP NPT3 / 8
12.5 LSQ-S5-04PF1 / 2 44 20.5 27 27 1 / 2BSP NPT1 / 2
12.5 LSQ-S5-04PF3 / 4 64.5 20.5 34 34 3 / 4BSP NPT3 / 4
12.5 LSQ-S5-04PFM14 61.5 20.5 27 27 M14 * 1.5
12.5 LSQ-S5-04PFM16 61.5 20.5 27 27 M16 * 1.5
12.5 LSQ-S5-04PFM18 61.5 20.5 27 27 M18 * 1.5
12.5 LSQ-S5-04PFM22 44 20.5 27 27 M22 * 1.5

คู่
ดึงและดันข้อต่อเชื่อมต่อด่วนไฮดรอลิก ISO5675 พิกัดกระแส 12 GPM 3

ISO พันธมิตร ¢ ง HEX1 HEX2 ที
12.5 LSQ-S5-04F3 / 8 105.5 38 27 27 3 / 8BSP NPT3 / 8
12.5 LSQ-S5-04F1 / 2 105.5 38 27 27 1 / 2BSP NPT1 / 2
12.5 LSQ-S5-04F3 / 4 105.5 38 34 34 3 / 4BSP NPT3 / 4
12.5 LSQ-S5-04FM14 105.5 38 27 27 M14 * 1.5
12.5 LSQ-S5-04FM16 105.5 38 27 27 M16 * 1.5
12.5 LSQ-S5-04FM18 105.5 38 27 27 M18 * 1.5
12.5 LSQ-S5-04FM22 105.5 38 27 27 M22 * 1.5


| - ซ็อกเก็ต LSQ-S5 - |
ดึงและดันข้อต่อเชื่อมต่อด่วนไฮดรอลิก ISO5675 พิกัดกระแส 12 GPM 4

ISO พันธมิตร LS ¢ ง HEX1 ที
12.5 LSQ-S5-04SM8L 73.5 38 27 12 M14 * 1.5
12.5 LSQ-S5-04SM10L 73.5 38 27 12 M16 * 1.5
12.5 LSQ-S5-04SM12L 73.5 38 27 12 M18 * 1.5
12.5 LSQ-S5-04SM15L 75.5 38 27 14 M22 * 1.5
12.5 LSQ-S5-04SM18L 75.5 38 27 14 M26 * 1.5
12.5 LSQ-S5-04SM10S 73.5 38 27 12 M18 * 1.5
12.5 LSQ-S5-04SM12S 73.5 38 27 12 M20 * 1.5
12.5 LSQ-S5-04SM14S 75.5 38 27 14 M22 * 1.5
12.5 LSQ-S5-04SM16S 75.5 38 27 14 M24 * 1.5
12.5 LSQ-S5-04SM20S 77.5 38 30 16 M30 * 2

| - ปลั๊ก LSQ-S5 - |
ดึงและดันข้อต่อเชื่อมต่อด่วนไฮดรอลิก ISO5675 พิกัดกระแส 12 GPM 5

ISO พันธมิตร หจก HEX1 ที
12.5 LSQ-S5-04PM8L 58.5 20.5 27 27 12 M14 * 1.5
12.5 LSQ-S5-04PM10L 58.5 20.5 27 27 12 M16 * 1.5
12.5 LSQ-S5-04PM12L 58.5 20.5 27 27 12 M18 * 1.5
12.5 LSQ-S5-04PM15L 60.5 20.5 27 27 14 M22 * 1.5
12.5 LSQ-S5-04PM18L 60.5 20.5 27 27 14 M26 * 1.5
12.5 LSQ-S5-04PM10S 58.5 20.5 27 27 12 M18 * 1.5
12.5 LSQ-S5-04PM12S 58.5 20.5 27 27 12 M20 * 1.5
12.5 LSQ-S5-04PM14S 60.5 20.5 27 27 14 M22 * 1.5
12.5 LSQ-S5-04PM16S 60.5 20.5 27 27 14 M24 * 1.5
12.5 LSQ-S5-04PM20S 62.5 20.5 27 30 16 M30 * 2


| --LSQ-S5 คู่ - |
ดึงและดันข้อต่อเชื่อมต่อด่วนไฮดรอลิก ISO5675 พิกัดกระแส 12 GPM 6

ISO พันธมิตร HEX1 HEX2 ที
12.5 LSQ-S5-04-8L 109.5 38 27 27 M14 * 1.5
12.5 LSQ-S5-04-10L 109.5 38 27 27 M16 * 1.5
12.5 LSQ-S5-04-12L 109.5 38 27 27 M18 * 1.5
12.5 LSQ-S5-04-15L 113.5 38 27 27 M22 * 1.5
12.5 LSQ-S5-04-18L 113.5 38 27 27 M26 * 1.5
12.5 LSQ-S5-04-10S 109.5 38 27 27 M18 * 1.5
12.5 LSQ-S5-04-12S 109.5 38 27 27 M20 * 1.5
12.5 LSQ-S5-04-14S 113.5 38 27 27 M22 * 1.5
12.5 LSQ-S5-04-16S 113.5 38 27 27 M24 * 1.5
12.5 LSQ-S5-04-20S 115.5 38 30 30 M30 * 2



| - ซ็อกเก็ต LSQ-S5C - |
ดึงและดันข้อต่อเชื่อมต่อด่วนไฮดรอลิก ISO5675 พิกัดกระแส 12 GPM 7

ISO พันธมิตร LS ¢ ง HEX1 HEX2 ที
12.5 LSQ-S5C-04SM8L 87 38 27 19 M14 * 1.5
12.5 LSQ-S5C-04SM10L 87 38 27 24 M16 * 1.5
12.5 LSQ-S5C-04SM12L 87 38 27 24 M18 * 1.5
12.5 LSQ-S5C-04SM15L 89 38 27 27 M22 * 1.5
12.5 LSQ-S5C-04SM18L 89 38 27 30 M26 * 1.5
12.5 LSQ-S5C-04SM10S 87 38 27 24 M18 * 1.5
12.5 LSQ-S5C-04SM12S 87 38 27 27 M20 * 1.5
12.5 LSQ-S5C-04SM14S 89 38 27 27 M22 * 1.5
12.5 LSQ-S5C-04SM16S 89 38 27 30 M24 * 1.5
12.5 LSQ-S5C-04SM20S 96 38 30 36 M30 * 2





| - ปลั๊ก LSQ-S5C - |
ดึงและดันข้อต่อเชื่อมต่อด่วนไฮดรอลิก ISO5675 พิกัดกระแส 12 GPM 8

ISO พันธมิตร หจก HEX1 HEX3 ที
12.5 LSQ-S5C-04PM8L 72 20.5 27 19 27 M14 * 1.5
12.5 LSQ-S5C-04PM10L 72 20.5 27 24 27 M16 * 1.5
12.5 LSQ-S5C-04PM12L 72 20.5 27 24 27 M18 * 1.5
12.5 LSQ-S5C-04PM15L 74 20.5 27 27 27 M22 * 1.5
12.5 LSQ-S5C-04PM18L 74 20.5 27 30 27 M26 * 1.5
12.5 LSQ-S5C-04PM10S 72 20.5 27 24 27 M18 * 1.5
12.5 LSQ-S5C-04PM12S 72 20.5 27 27 27 M20 * 1.5
12.5 LSQ-S5C-04PM14S 74 20.5 27 27 27 M22 * 1.5
12.5 LSQ-S5C-04PM16S 74 20.5 27 30 27 M24 * 1.5
12.5 LSQ-S5C-04PM20S 81 20.5 27 36 30 M30 * 2



| - ข้อต่อ LSQ-S5C - |
ดึงและดันข้อต่อเชื่อมต่อด่วนไฮดรอลิก ISO5675 พิกัดกระแส 12 GPM 9

ISO หมายเลขชิ้นส่วน ¢ ง HEX1 HEX2 HEX3 ที
12.5 LSQ-S5C-04-8L 137.5 38 27 19 27 M14 * 1.5
12.5 LSQ-S5C-04-10L 137.5 38 27 24 27 M16 * 1.5
12.5 LSQ-S5C-04-12L 137.5 38 27 24 27 M18 * 1.5
12.5 LSQ-S5C-04-15L 143.5 38 27 27 27 M22 * 1.5
12.5 LSQ-S5C-04-18L 143.5 38 27 30 27 M26 * 1.5
12.5 LSQ-S5C-04-10S 137.5 38 27 24 27 M18 * 1.5
12.5 LSQ-S5C-04-12S 137.5 38 27 27 27 M20 * 1.5
12.5 LSQ-S5C-04-14S 137.5 38 27 27 27 M22 * 1.5
12.5 LSQ-S5C-04-16S 143.5 38 27 30 27 M24 * 1.5
12.5 LSQ-S5C-04-20S 145.5 38 30 36 30

M30 * 2
