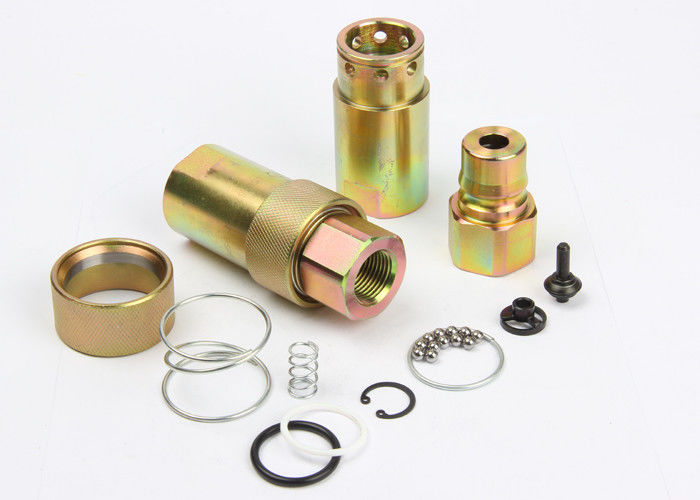

LSQ-S7, Nitto HSP Cupla Type, ข้อต่อแบบปลดเร็วไฮดรอลิกเหล็กกล้าคาร์บอน

ประเทศจีน Zhejiang Songqiao Pneumatic And Hydraulic CO., LTD. รับรอง
บริษัท มืออาชีพพร้อมบริการที่ดีและมีคุณภาพสูงและมีชื่อเสียงสูง

—— แซนดี้

สนทนาออนไลน์ตอนนี้ฉัน

LSQ-S7, Nitto HSP Cupla Type, ข้อต่อแบบปลดเร็วไฮดรอลิกเหล็กกล้าคาร์บอน

large.img.alt
small.img.alt

ภาพใหญ่ :  LSQ-S7, Nitto HSP Cupla Type, ข้อต่อแบบปลดเร็วไฮดรอลิกเหล็กกล้าคาร์บอน

รายละเอียดสินค้า:
สถานที่กำเนิด: หนิงโปประเทศจีน (แผ่นดินใหญ่)
ชื่อแบรนด์: SONGQIAO
หมายเลขรุ่น: LSQ-S7
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: ตกลงกันได้
ราคา: negotiable
รายละเอียดการบรรจุ: แพคเกจการส่งออกมาตรฐานหรือตามคำขอของลูกค้า
เวลาการส่งมอบ: ภายใน 30 วันหรือตามความต้องการของลูกค้า
สามารถในการผลิต: 50,000 ชิ้น / วันตามความสามารถของการประชุมเชิงปฏิบัติการการประกอบ
รายละเอียดสินค้า
มาตรฐาน: ใช้งานร่วมกับ NITTO HSP cupla series, poppet valve WP: แรงกดดันในการทำงานถึง 5,000 psi (345 bar)
วัสดุ: เหล็กกล้าคาร์บอน ขนาด: 1/4 '- 1'
เกลียว: BSPP, BSPT, NPT, NPTF, SAE สัมพันธ์: ล็อคลูก
แสงสูง:

สายไฮดรอลิกเชื่อมต่ออย่างรวดเร็วข้อต่อปลดเร็วไฮดรอลิก

,

hydraulic quick release coupling

LSQ-S7, Nitto HSP Cupla Type, ข้อต่อแบบปลดเร็วไฮดรอลิกเหล็กกล้าคาร์บอน



คำอธิบาย:



LSQ-S7 ข้อต่อเร็วไฮดรอลิกชนิดปิด (เหล็ก)
การใช้งาน: LSQ-S7 ซีรีส์นำมาสู่อุตสาหกรรมการออกแบบที่ได้รับการพิสูจน์แล้วสำหรับการใช้งานกับอุปกรณ์ก่อสร้างอุปกรณ์ป่าไม้เครื่องจักรกลการเกษตรเครื่องมือน้ำมันเครื่องจักรโรงถลุงเหล็กและการใช้งานไฮดรอลิกอื่น ๆ ที่มีความต้องการสูง

ข้อมูลจำเพาะ

ขนาดตัวเครื่อง (ใน) 1/4 3/8 1/2 3/4 1
แรงดันสูงสุด (PSI) 5,000 4000 4000 3000 3000
กระแสนิยม (GPM) 3 6 12 28 50
ช่วงอุณหภูมิ (ซีลมาตรฐาน) -20 ℃ถึง + 100 ℃
วัสดุซีลมาตรฐาน มทบ



คุณสมบัติข้อต่อ LSQ-S7 ซีรี่ส์:
1. มีวาล์ว Poppet เพื่อป้องกันการรั่วซึม
2. วาล์ว Poppet จะเปิดโดยอัตโนมัติเมื่อทำงานร่วมกันภายในแรงดันใช้งานที่กำหนดเพื่อให้การไหลเป็นไปอย่างรวดเร็ว
3. ชิ้นส่วนที่สำคัญได้รับการชุบแข็งเพื่อความทนทาน
4. กลไกการล็อคลูกที่เชื่อถือได้ถือครึ่งการผสมพันธุ์เข้าด้วยกัน
5. ซ็อกเก็ตและปลั๊กได้รับการกลึงอย่างแม่นยำจากสต็อกแท่งทึบ
6. ใช้งานร่วมกับ NITTO HSP coupler Series



วิธีใช้:

1 ก่อนเชื่อมต่อทำความสะอาดชิ้นส่วนผสมพันธุ์ของข้อต่อเพื่อหลีกเลี่ยงการปนเปื้อนในวงจร
2, ในการดึงแขนของคลัปตัวเมียกลับมาให้จับคู่ตัวเมียให้ตรงกับข้อต่อตัวผู้

และดันเข้าอีกด้านหนึ่งจนกระทั่งทั้งสองส่วนเชื่อมต่อกันจนสุดแล้วปล่อยปลอก
3, ในการปลดดึงแขนของข้อต่อตัวเมียออกให้ดึงครึ่งผสมพันธุ์ออก


ประสิทธิภาพ: น้ำมันทดสอบ: Oil-200SUS, 1GPM = 3.78L / นาที, 1PSID = 0.0069MPa
LSQ-S7, Nitto HSP Cupla Type, ข้อต่อแบบปลดเร็วไฮดรอลิกเหล็กกล้าคาร์บอน 0
LSQ-S7 ซีรีส์ (1/4 ", 3/8", 1/2 ", 3/4", 1 ")

เบ้า
LSQ-S7, Nitto HSP Cupla Type, ข้อต่อแบบปลดเร็วไฮดรอลิกเหล็กกล้าคาร์บอน 1

พันธมิตร LS ¢ ง HEX1 ที
LSQ-S7-02SF 53.4 28.5 19 12.5 G1 / 4 NPT1 / 4
LSQ-S7-03SF 60.4 33 23 14 G3 / 8 NPT3 / 8
LSQ-S7-04SF 72 43.5 35 18 G1 / 2 NPT1 / 2
LSQ-S7-06SF 72 43.5 35 18 G3 / 4 NPT3 / 4
LSQ-S7-08SF 93 58.2 46 22 G1 NPT1



เสียบ
LSQ-S7, Nitto HSP Cupla Type, ข้อต่อแบบปลดเร็วไฮดรอลิกเหล็กกล้าคาร์บอน 2

พันธมิตร หจก HEX2 ที
LSQ-S7-02PF 36 17.5 19 12 G1 / 4 NPT1 / 4
LSQ-S7-03PF 38 22.5 23 13 G3 / 8 NPT3 / 8
LSQ-S7-04PF 50 27.5 32 16 G1 / 2 NPT1 / 2
LSQ-S7-06PF 50 27.5 32 18 G3 / 4 NPT3 / 4
LSQ-S7-08PF 61 36 41 22 G1 NPT1



ข้อต่อ
LSQ-S7, Nitto HSP Cupla Type, ข้อต่อแบบปลดเร็วไฮดรอลิกเหล็กกล้าคาร์บอน 3

พันธมิตร ¢ ง HEX1 HEX2 ที
LSQ-S7-02 72.5 28.5 19 19 G1 / 4 NPT1 / 4
LSQ-S7-03 76.5 33 23 23 G3 / 8 NPT3 / 8
LSQ-S7-04 95 43.5 35 32 G1 / 2 NPT1 / 2
LSQ-S7-06 95 43.5 35 32 G3 / 4 NPT3 / 4
LSQ-S7-08 119.2 58.2 46 41 G1 NPT1
