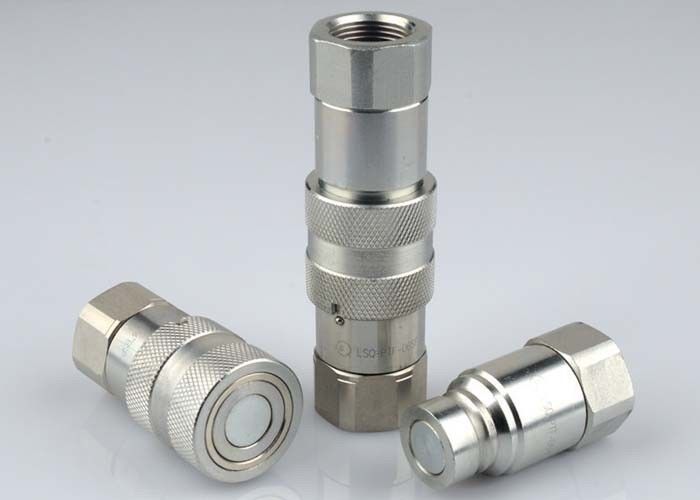

Chrome Three ISO 16028 Flat Face Couplings LSQ-PTF Single Handed Operation

Chrome Three ISO 16028 Flat Face Couplings LSQ-PTF Single Handed Operation
Chrome Three ISO 16028 Flat Face Couplings LSQ-PTF Single Handed Operation

ภาพใหญ่ :  Chrome Three ISO 16028 Flat Face Couplings LSQ-PTF Single Handed Operation

รายละเอียดสินค้า:
สถานที่กำเนิด: หนิงโปประเทศจีน (แผ่นดินใหญ่)
ชื่อแบรนด์: SONGQIAO
หมายเลขรุ่น: LSQ-PTF
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: ตกลงกันได้
ราคา: negotiable
รายละเอียดการบรรจุ: แพคเกจการส่งออกมาตรฐานหรือตามคำขอของลูกค้า
เวลาการส่งมอบ: ภายใน 30 วันหรือตามความต้องการของลูกค้า
สามารถในการผลิต: 50,000 ชิ้น / วันตามความสามารถของการประชุมเชิงปฏิบัติการการประกอบ
รายละเอียดสินค้า
มาตรฐาน: ISO 16028 ซีรีส์หน้าแบน WP: แรงกดดันในการทำงานถึง 5,000 psi (345 bar)
วัสดุ: เหล็กกล้าคาร์บอน ขนาด: 1/4 '- 2'
เกลียว: BSPP, BSPT, NPT, NPTF, SAE สัมพันธ์: ล็อคลูก
แสงสูง:

ตัวเชื่อมต่อไฮดรอลิกแบบหน้าแบนตัวเชื่อมต่อแบบไฮดรอลิกแบบหน้าแบน

,

flat face hydraulic quick couplers

LSQ-PTF, ISO16028, ข้อต่อไฮดรอลิกชนิดหน้าแบนในเหล็กกล้าคาร์บอน, โครเมียมสาม



คำอธิบาย:

LSQ-PTF Flat Face Type ไฮดรอลิคคลัปด่วน (เหล็ก)
การใช้งาน: ข้อต่อ SongQiao LSQ-PTF Series ใช้กันอย่างแพร่หลายในตลาดสาธารณูปโภคซึ่งการรั่วไหลของน้ำมันไฮดรอลิกอาจก่อให้เกิดอันตรายต่อความปลอดภัยอย่างร้ายแรงโดยเฉพาะอย่างยิ่งในรอกถังเหนือศีรษะที่ใช้สำหรับการบำรุงรักษาสายส่งไฟฟ้าแรงสูงข้อต่อเหล่านี้ยังใช้สำหรับการเปลี่ยนเครื่องมือไฮดรอลิกอย่างรวดเร็วในการก่อสร้างการบำรุงรักษาทางรถไฟและอุตสาหกรรมเหมืองแร่ความสะดวกในการทำความสะอาดทำให้เหมาะอย่างยิ่งสำหรับการใช้งานในสภาพแวดล้อมที่ไม่เป็นมิตรประเภทนี้

คุณสมบัติ LSQ-PTF:
1. กลไกการล็อคแขนทำงานโดยการหมุนแขนหลังจากการเชื่อมต่อป้องกันการขาดการเชื่อมต่อโดยไม่ได้ตั้งใจเมื่อข้อต่อถูกลากไปตามพื้น
2. กลไกปลอกได้รับการออกแบบมาเพื่อช่วยป้องกันไม่ให้สิ่งสกปรกเข้าไปในกลไกภายในและทำให้การทำงานผิดพลาดเมื่อเชื่อมต่อหรือตัดการเชื่อมต่อปลอกหุ้มวงแหวนยึดและยังมีซีลกันฝุ่นที่บริเวณสปริง
3. กลไกการล็อคทั้งหมดช่วยให้มั่นใจในการเชื่อมต่อที่เชื่อถือได้ทุกครั้งลูกล็อกจำนวนมากกระจายภาระงานอย่างเท่าเทียมกันในขณะที่ pro3 โครงสร้างเหล็กชุบสังกะสีด้วยโครเมตสีเหลืองหัวนมและปลอกหุ้มที่แข็งและโครงสร้างบาร์สต๊อกที่แข็งแรงเพื่อความต้านทานสูงสุดต่อความเสียหายจากการกระแทกของระบบไฮดรอลิกและกลไก

4. แมวน้ำผูกมัดไนไตรล์ / PTFE Anti-Blowout นี้ได้รับการออกแบบมาเพื่อป้องกันการระเบิดหรือความเสียหายระหว่างสภาวะการให้บริการที่รุนแรง

5. กลไกการล็อคลูกบอลที่ทนทานช่วยให้มั่นใจได้ว่าการเชื่อมต่อที่เชื่อถือได้ทุกครั้งลูกล็อกจำนวนมากจะกระจายภาระงานอย่างเท่าเทียมกันในขณะที่ให้การจัดตำแหน่งและการหมุนเพื่อลดแรงบิดของท่อและยืดอายุการใช้งานของท่อข้อควรระวัง: ห้ามใช้ผลิตภัณฑ์เหล่านี้เป็นแบบหมุนการหมุนภายใต้แรงกดจะส่งผลให้เกิดการสึกหรอมากเกินไปและก่อนเวลาอันควร

6. ข้อต่อ LSQ-PTF ซีรี่ส์ใช้ฟลัชวาล์วเมื่อเชื่อมต่อหรือถอดการเชื่อมต่อซึ่งหมายความว่าวาล์วจะถูกจับคู่กันเพื่อให้มีของเหลวเพียงเล็กน้อยเท่านั้นที่จะสูญเสียไปในระหว่างการตัดการเชื่อมต่อหรือการรวมอากาศระหว่างการเชื่อมต่อใหม่ ..
7. ซีรี่ส์ LSQ-PTF เป็นไปตามมาตรฐาน ISO16028
8. ใช้งานร่วมกับ PARKER FEM Series, STUCCHI FIRG Series, AEROQUIP FD89 Series และ HANSEN FF Series



ขนาดตัวเครื่อง (ใน) 1/4 (02) 3/8 (03) 1/2 (04) 5/8 (06) 3/4 (08) 1 (10) 1-1 / 2 (12) 2 (16)
แรงดันสูงสุด (PSI) 5,000 3000 3000 3000 3000 3000 3000 3000
กระแสนิยม (GPM) 3 6 12 20 28 50 80 100
การรั่วไหล (ML) 0.006 0.012 0.02 0.026 0.032 0.035 0.05 0.1
(สูงสุดต่อการตัดการเชื่อมต่อ)
ช่วงอุณหภูมิ -20 ℃ถึง + 120 ℃
วัสดุซีลมาตรฐาน NBR




Chrome Three ISO 16028 Flat Face Couplings LSQ-PTF Single Handed Operation 0
LSQ-PTF ซีรีส์ (1/4 ", 3/8", 1/2 ", 3/4", 1 ", 1 / (1/4)") ซ็อกเก็ต
Chrome Three ISO 16028 Flat Face Couplings LSQ-PTF Single Handed Operation 1

ISO หมายเลขชิ้นส่วน LS HEX1 ที
6.3 LSQ-PTF-02SF 58.2 28 22 14 G1 / 4 NPT1 / 4
10 LSQ-PTF-03SF 68.1 32 27 14 G3 / 8 NPT3 / 8
10 LSQ-PTF-03SF 73.3 32 27 18 G1 / 2 NPT1 / 2
12.5 LSQ-PTF-04SF 75.1 38 32 18 G1 / 2 NPT1 / 2
12.5 LSQ-PTF-04SF 81.1 38 36 20 G3 / 4 NPT3 / 4
16 LSQ-PTF-06SF 79.9 42 36 22 G3 / 4 NPT3 / 4
19 LSQ-PTF-08SF 99.2 48 41 23 G1 NPT1
25 LSQ-PTF-10SF 111.5 56 55 24 G1-1 / 4 NPT1-1 / 4
- LSQ-PTF-12SF 150 79.5 65 30 G1-1 / 2 NPT1-1 / 2
- LSQ-PTF-16SF 167 98.5 85 31 G2 NPT2

ปลั๊ก
Chrome Three ISO 16028 Flat Face Couplings LSQ-PTF Single Handed Operation 2

ISO หมายเลขชิ้นส่วน หจก HEX2 ที
6.3 LSQ-PTF-02PF 48 16.1 36 22 15.5 G1 / 4 NPT1 / 4
10 LSQ-PTF-03PF 61.5 19.7 40.5 24 16 G3 / 8 NPT3 / 8
10 LSQ-PTF-03PF 61.5 19.7 40.5 27 16 G1 / 2 NPT1 / 2
12.5 LSQ-PTF-04PF 68 24.5 48 32 16 G1 / 2 NPT1 / 2
12.5 LSQ-PTF-04PF 73 24.5 48 36 18 G3 / 4 NPT3 / 4
16 LSQ-PTF-06PF 70.5 27 50.5 36 19 G3 / 4 NPT3 / 4
19 LSQ-PTF-08PF 85.5 30 57 41 23 G1 NPT1
25 LSQ-PTF-10PF 90 36 55 55 24 G1-1 / 4 NPT1-1 / 4
- LSQ-PTF-12PF 112 57 74 65 30 G1-1 / 2 NPT1-1 / 2
- LSQ-PTF-16PF 123.9 73 92 75 31 G2 NPT2

คู่
Chrome Three ISO 16028 Flat Face Couplings LSQ-PTF Single Handed Operation 3

ISO หมายเลขชิ้นส่วน HEX1 HEX2 ที
6.3 LSQ-PTF-02 95.2 28 22 22 G1 / 4 NPT1 / 4
10 LSQ-PTF-03 113.9 32 27 24 G3 / 8 NPT3 / 8
10 LSQ-PTF-03 120.9 32 27 27 G1 / 2 NPT1 / 2
12.5 LSQ-PTF-04 125.3 38 32 32 G1 / 2 NPT1 / 2
12.5 LSQ-PTF-04 136.3 38 36 36 G3 / 4 NPT3 / 4
16 LSQ-PTF-06 132.9 42 36 36 G3 / 4 NPT3 / 4
19 LSQ-PTF-08 163.1 48 41 41 G1 NPT1
25 LSQ-PTF-10 178 56 55 55 G1-1 / 4 NPT1-1 / 4
- LSQ-PTF-12 233.4 79.5 65 65 G1-1 / 2 NPT1-1 / 2
- LSQ-PTF-16 251.7 98.5 85 75 G2 NPT2
