ตัวเชื่อมต่อไฮดรอลิกหน้าเรียบแบบไม่รั่วไหลทั้งหมดของไหล LSQ-VEP ชนิดล็อคเกลียว

ประเทศจีน Zhejiang Songqiao Pneumatic And Hydraulic CO., LTD. รับรอง
บริษัท มืออาชีพพร้อมบริการที่ดีและมีคุณภาพสูงและมีชื่อเสียงสูง

—— แซนดี้

สนทนาออนไลน์ตอนนี้ฉัน

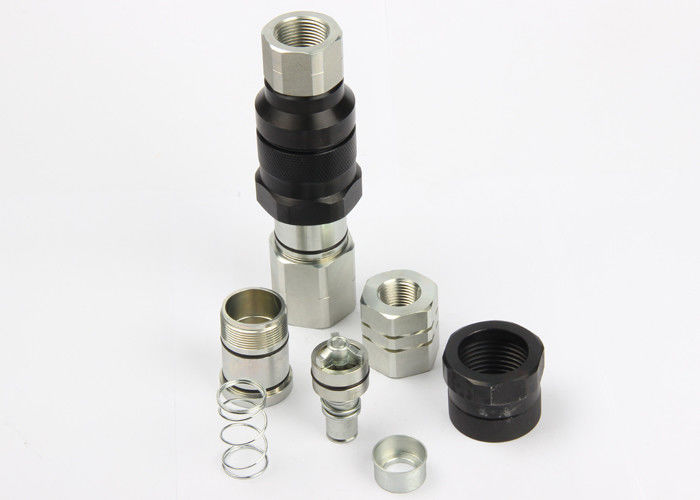

ตัวเชื่อมต่อไฮดรอลิกหน้าเรียบแบบไม่รั่วไหลทั้งหมดของไหล LSQ-VEP ชนิดล็อคเกลียว

All Fluid Non - Spill Flat Face Hydraulic Connectors LSQ-VEP Thread Locked Type
All Fluid Non - Spill Flat Face Hydraulic Connectors LSQ-VEP Thread Locked Type

ภาพใหญ่ :  ตัวเชื่อมต่อไฮดรอลิกหน้าเรียบแบบไม่รั่วไหลทั้งหมดของไหล LSQ-VEP ชนิดล็อคเกลียว

รายละเอียดสินค้า:
สถานที่กำเนิด: หนิงโปประเทศจีน (แผ่นดินใหญ่)
ชื่อแบรนด์: SONGQIAO
หมายเลขรุ่น: LSQ-VEP
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: ตกลงกันได้
ราคา: negotiable
รายละเอียดการบรรจุ: แพคเกจการส่งออกมาตรฐานหรือตามคำขอของลูกค้า
เวลาการส่งมอบ: ภายใน 30 วันหรือตามความต้องการของลูกค้า
สามารถในการผลิต: 50,000 ชิ้น / วันตามความสามารถของการประชุมเชิงปฏิบัติการการประกอบ
รายละเอียดสินค้า
มาตรฐาน: ซีรีส์ ISO 16028 หน้าเรียบ วพ: แรงดันใช้งานถึง 5,000 psi (345 bar)
วัสดุ: เหล็กกล้าคาร์บอน ขนาด: 1/2' - 1-1/2'
เกลียว: BSPP, BSPT, NPT, NPTF, SAE การเชื่อมต่อ: ล็อคเกลียว
แสงสูง:

ตัวเชื่อมต่อไฮดรอลิกแบบหน้าเรียบแบบไม่รั่วไหล

,

ข้อต่อไฮดรอลิกแบบรวดเร็วของไหลล้างทั้งหมด

,

ข้อต่อแบบไฮดรอลิกแบบล็อคเกลียว

LSQ-VEP, Flush Face และ Thread LockedType ข้อต่อไฮดรอลิกในเหล็กกล้าคาร์บอน, โครเมี่ยมสามและชุบนิเกิลสังกะสีดำ



คำอธิบาย:



แอพพลิเคชั่น

LSQ-VEP ซีรี่ส์ใช้กันอย่างแพร่หลายในอุปกรณ์สาธารณะด้านล่าง:

อุปกรณ์ก่อสร้าง Protable

เครื่องมือไฮดรอลิก

ยานพาหนะ



คุณสมบัติ:

1, การออกแบบวาล์วใหม่สามารถต้านทานความเสียหายจากการไหลสูงและแรงดันของแรงกระตุ้นที่ให้ประสิทธิภาพขั้นสูง

2, การออกแบบหัวนมพิเศษสำหรับการเชื่อมต่อภายใต้ความกดดันช่วยให้สามารถเชื่อมต่อและตัดการเชื่อมต่อด้วยแรงกดดันที่เหลืออยู่สูง

3, LSQ-VEP ซีรีส์ใช้กลไกการล็อคปลอกเกลียวคู่กับเกลียวตัวผู้ที่เข้ากันบนตัวต่อทั้งสองต้องมีเธรดด้วยตนเองจากการเชื่อมต่อ

4 การชุบโครเมี่ยมใหม่ให้ประสิทธิภาพการป้องกันสนิมขั้นสูง

5 ข้อต่อซีรีส์ LSQ-VEP ใช้ฟลัชวาล์วเมื่อเชื่อมต่อหรือถอดการเชื่อมต่อซึ่งหมายความว่าจะมีของเหลวเพียงเล็กน้อยเท่านั้นที่จะสูญเสียระหว่างการตัดการเชื่อมต่อหรือการรวมอากาศระหว่างการเชื่อมต่อใหม่

6, Anti-Blowout BFT bonded seal ถูกออกแบบมาเพื่อป้องกันการระเบิดหรือความเสียหายในระหว่างเงื่อนไขการบริการที่รุนแรง

7, บาร์สต็อกเหล็กแข็งรูปแบบกลึงเพื่อความทนทานเข้ากันได้กับ STCCHI VEP Series



ขนาดตัวเครื่อง (ใน)
1/2 (04)
5/8 (06)
3/4 (08)
1 (10)
1-1 / 2 (12)
แรงดันสูงสุด (PSI)
7000
7000
7000
6000
5,000
กระแสนิยม (GPM)
12
28
50
88
152
ช่วงอุณหภูมิ
-20 ℃ถึง + 120 ℃
วัสดุซีลมาตรฐาน NBR



สิทธิประโยชน์



•หน้าเรียบทำความสะอาดง่ายช่วยลดการปนเปื้อนในวงจรไฮดรอลิก
•การสูญเสียของเหลวน้อยที่สุดระหว่างการเชื่อมต่อ / การตัดการเชื่อมต่อลดการสูญเสียของเหลวสู่สิ่งแวดล้อม
•การรวมอากาศน้อยที่สุดระหว่างการเชื่อมต่อ / การตัดการเชื่อมต่อช่วยเพิ่มการทำงานที่ถูกต้องของวงจร
•การออกแบบวาล์วไหลภายในทำให้แรงดันตกน้อยที่สุดรักษาประสิทธิภาพของวงจรในระบบ
•ระบบวาล์วปล่อยแรงดันภายในช่วยให้เชื่อมต่อได้ง่ายโดยมีแรงดันตกค้างภายในสูง
•การออกแบบโมดูลาร์ช่วยให้สามารถกำหนดค่าพอร์ตได้หลากหลาย
•มีความต้านทานสูงพร้อมแรงดันอิมพัลส์
•ปลอดภัยและใช้งานง่าย



ของเหลวทดสอบ: Oil-200SUS.1GPM = 3.78L / นาที 1PSID = 0.0069MPa
ตัวเชื่อมต่อไฮดรอลิกหน้าเรียบแบบไม่รั่วไหลทั้งหมดของไหล LSQ-VEP ชนิดล็อคเกลียว 0
ตัวเชื่อมต่อไฮดรอลิกหน้าเรียบแบบไม่รั่วไหลทั้งหมดของไหล LSQ-VEP ชนิดล็อคเกลียว 1




ISO
หมายเลขชิ้นส่วน
LS
HEX1
HEX2
ที
13
LSQ-VEP-04SF
103.5
Φ49
S36
S46
16.5
G1 / 2 NPT1 / 2
16
LSQ-VEP-06SF
114
Φ53.7
S41
S50
20
G3 / 4 NPT3 / 4
19
LSQ-VEP-08SF
133.5
Φ58.8
S46
S55
21
G1 NPT1
25
LSQ-VEP-10SF
145.2
Φ68.7
S55
S65
21
G1-1 / 4 NPT1-1 / 4
31.5
LSQ-VEP-12SF
187.5
Φ92
S65
S85
21
G1-1 / 2 NPT1-1 / 2



ตัวเชื่อมต่อไฮดรอลิกหน้าเรียบแบบไม่รั่วไหลทั้งหมดของไหล LSQ-VEP ชนิดล็อคเกลียว 2




ISO
หมายเลขชิ้นส่วน
LS
HEX2
ที
13
LSQ-VEP-04PF
95
18.8
24.54
M40 * 3
S36
16.5
G1 / 2 NPT1 / 2
16
LSQ-VEP-06PF
98.8
19.5
27.04.2019
M45 * 3
S36
20
G3 / 4 NPT3 / 4
19
LSQ-VEP-08PF
113.9
24
29.95
M50 * 3
S46
21
G1 NPT1
25
LSQ-VEP-10PF
123.5
24.8
36.05.2019
M58 * 3
S55
21
G1-1 / 4 NPT1-1 / 4
31.5
LSQ-VEP-12PF
150
31.5
57
Tr80 * 4
S65
21
G1-1 / 2 NPT1-1 / 2



ตัวเชื่อมต่อไฮดรอลิกหน้าเรียบแบบไม่รั่วไหลทั้งหมดของไหล LSQ-VEP ชนิดล็อคเกลียว 3




ISO
หมายเลขชิ้นส่วน
HEX1
HEX2
HEX3
ที
13
LSQ-VEP-04
154.5
Φ49
S36
S46
S36
G1 / 2 NPT1 / 2
16
LSQ-VEP-06
164.3
Φ53.7
S41
S50
S36
G3 / 4 NPT3 / 4
19
LSQ-VEP-08
189.4
Φ58.8
S46
S55
S46
G1 NPT1
25
LSQ-VEP-10
207.2
Φ68.7
S55
S65
S55
G1-1 / 4 NPT1-1 / 4
31.5
LSQ-VEP-12
263.5
Φ92
S65
S85
S65
G1-1 / 2 NPT1-1 / 2
