รายละเอียดสินค้า
สถานที่กำเนิด: หนิงโปประเทศจีน (แผ่นดินใหญ่)
ชื่อแบรนด์: SONGQIAO
หมายเลขรุ่น: LSQ-S4
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: ตกลงกันได้
ราคา: โปร่ง
รายละเอียดการบรรจุ: แพคเกจการส่งออกมาตรฐานหรือตามคำขอของลูกค้า
เวลาการส่งมอบ: ภายใน 30 วันหรือตามความต้องการของลูกค้า
สามารถในการผลิต: 50,000 ชิ้น / วันตามความสามารถของการประชุมเชิงปฏิบัติการการประกอบ
มาตรฐาน: |
ISO 5675 ซีรีส์ บอลวาล์ว |
วพ: |
แรงดันใช้งานถึง 5,000 psi (345 bar) |
วัสดุ: |
เหล็กกล้าคาร์บอน |
ขนาด: |
1/4' - 1' |
เกลียว: |
BSPP, BSPT, NPT, NPTF, SAE |
การเชื่อมต่อ: |
ลูกล็อค |
มาตรฐาน: |
ISO 5675 ซีรีส์ บอลวาล์ว |
วพ: |
แรงดันใช้งานถึง 5,000 psi (345 bar) |
วัสดุ: |
เหล็กกล้าคาร์บอน |
ขนาด: |
1/4' - 1' |
เกลียว: |
BSPP, BSPT, NPT, NPTF, SAE |
การเชื่อมต่อ: |
ลูกล็อค |
LSQ-S4, ISO5675, บอลวาล์วชนิดข้อต่อไฮดรอลิค Quick Connect ในเหล็กกล้าคาร์บอน, Chrome Three
คำอธิบาย:

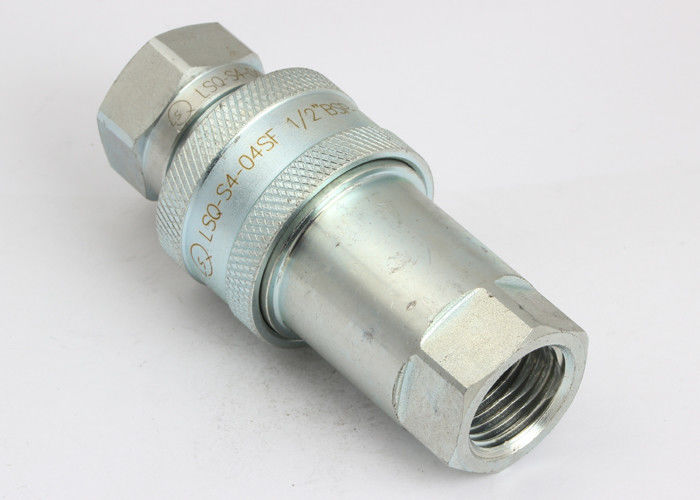

LSQ-S4 บอลวาล์วชนิดข้อต่อสวมเร็วไฮดรอลิค (เหล็กกล้า)
การใช้งาน: “LSQ-S4” เป็นชุดข้อต่อสวมเร็วบอลวาล์ว ผลิตด้วยเหล็กกล้าคาร์บอนชุบซิงค์
การรักษาพื้นผิว.จากความทนทานต่อการสึกหรอที่ดีของบอลวาล์ว ข้อต่อ "LSQ-S4" จึงถูกนำไปใช้ในงานเกษตรกรรมเป็นหลักขนาด 1/2 จะแลกเปลี่ยนกับมาตรฐานสากล ISO 7241-1 “A”
ข้อมูลจำเพาะ:
| ขนาดตัวเครื่อง(นิ้ว) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| พิกัดความดัน (PSI) | 5,000 | 4000 | 4000 | 3000 | 3000 |
| อัตราการไหล (GPM) | 3 | 6 | 12 | 28 | 50 |
| ช่วงอุณหภูมิ (ซีลมาตรฐาน) | -20℃ ถึง +120℃ | ||||
| วัสดุซีลมาตรฐาน | มทบ | ||||
คุณสมบัติ LSQ-S4:
1. มีวาล์ว Poppet เพื่อป้องกันการรั่วซึม
2. บอลวาล์วพร้อมใช้งานสำหรับความทนทานในการใช้งานไฮดรอลิกสำหรับงานหนักภายในแรงดันใช้งานที่กำหนด
3. ลูกบอลโลหะผสมโครเมียมแข็งใช้สำหรับวาล์ว มันถูกโหลดบนบ่าวาล์วโดยสปริง
4. วาล์วให้ตราประทับโลหะกับโลหะระหว่างลูกและที่นั่งประกาศเกียรติคุณ
5. ชิ้นส่วนที่สำคัญได้รับการชุบแข็งเพื่อความทนทาน
6. กลไกการล็อคลูกที่วางใจได้จะยึดส่วนผสมพันธุ์ไว้ด้วยกัน
7. ซ็อกเก็ตและปลั๊กมีความแม่นยำกลึงจากสต็อกแท่งทึบ
8. ซีรี่ส์ LSQ-S4 เป็นไปตามมาตรฐาน ISO5675
9. เข้ากันได้กับ PARKER 4000 Series และ FASTER NV/NS Series
ผลงาน: ของไหลทดสอบ: Oil-200SUS,1GPM=3.78L/Min,1PSID=0.0069MPa.
LSQ-S4 ซีรีส์ (1/4",3/8",1/2",3/4",1")
เบ้า
| กอ.รมน | พาร์ทโน | ลส | ￠ด | HEX1 | ก | ต |
| 6.3 | LSQ-S4-02SF | 53.5 | 27.6 | 19 | 12.5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03SF | 63 | 34 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04SF | 66.3 | 38.6 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06SF | 82.5 | 48.2 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06SF(E) | 83.5 | 47.5 | 35 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08SF | 96.5 | 56 | 41 | 21 | G1 NPT1 |
| หมายเหตุ: ทางแยกต่างระดับ LSQ-S4-06SF FASTER, ทางแยกต่างระดับ LSQ-S4-06SF(E) Parker | ||||||
ปลั๊ก
| กอ.รมน | พาร์ทโน | หจก | ง | ค | เฮ็กซ์2 | ก | ต |
| 6.3 | LSQ-S4-02PF | 36 | 14.2 | 18.5 | 19 | 12.5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03PF | 40 | 19 | 22 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04PF | 43.5 | 20.5 | 27 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06PF | 53.5 | 28 | 32 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06PF(E) | 51 | 26.9 | 28.5 | 33.3 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08PF | 63 | 31.3 | 38 | 41 | 21 | G1" NPT1" |
| หมายเหตุ: ทางแยกต่างระดับ LSQ-S4-06SF FASTER, ทางแยกต่างระดับ LSQ-S4-06SF(E) Parker | |||||||
ข้อต่อฟิตติ้ง
| กอ.รมน | พาร์ทโน | แอล | ￠ด | HEX1 | เฮ็กซ์2 | ต |
| 6.3 | LSQ-S4-02 | 72.2 | 27.6 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03 | 82.6 | 34 | 24 | 24 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04 | 87.8 | 38.6 | 27 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06 | 107.8 | 48.2 | 34 | 34 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06(E) | 102 | 47.5 | 35 | 33.5 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08 | 126.8 | 56.2 | 41 | 41 | G1 NPT1 |
| หมายเหตุ: ทางแยกต่างระดับ LSQ-S4-06SF FASTER, ทางแยกต่างระดับ LSQ-S4-06SF(E) Parker | ||||||
