รายละเอียดสินค้า
สถานที่กำเนิด: หนิงโปประเทศจีน (แผ่นดินใหญ่)
ชื่อแบรนด์: SONGQIAO
หมายเลขรุ่น: LSQ-S2
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: ตกลงกันได้
ราคา: โปร่ง
รายละเอียดการบรรจุ: แพคเกจการส่งออกมาตรฐานหรือตามคำขอของลูกค้า
เวลาการส่งมอบ: ภายใน 30 วันหรือตามความต้องการของลูกค้า
สามารถในการผลิต: 50,000 ชิ้น / วันตามความสามารถของการประชุมเชิงปฏิบัติการการประกอบ
มาตรฐาน: |
ISO 7241-1 ซีรีส์ “B” วาล์วก้าน |
วพ: |
แรงดันใช้งานถึง 5,000 psi (345 bar) |
Material: |
Carbon Steel |
ขนาด: |
1/8' - 1' |
เกลียว: |
BSPP, BSPT, NPT, NPTF, SAE |
การเชื่อมต่อ: |
ลูกล็อค |
มาตรฐาน: |
ISO 7241-1 ซีรีส์ “B” วาล์วก้าน |
วพ: |
แรงดันใช้งานถึง 5,000 psi (345 bar) |
Material: |
Carbon Steel |
ขนาด: |
1/8' - 1' |
เกลียว: |
BSPP, BSPT, NPT, NPTF, SAE |
การเชื่อมต่อ: |
ลูกล็อค |

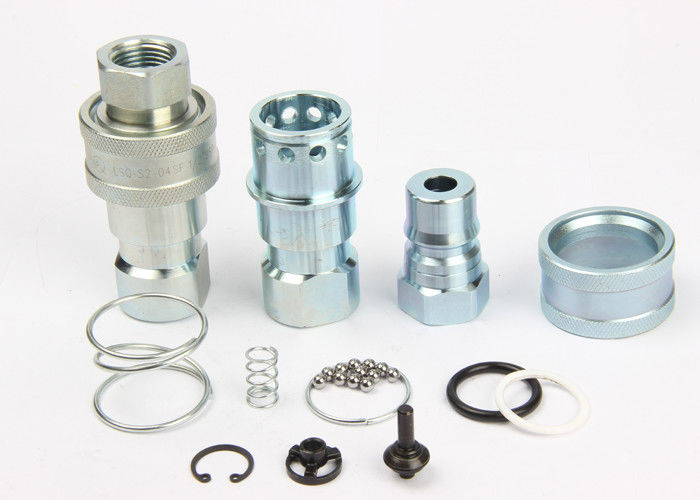

LSQ-S2, ISO7241-B ข้อต่อแบบเร็วไฮดรอลิกสำหรับงานทั่วไป Parker 60Series
คำอธิบาย:
LSQ-S2 Close Type ไฮดรอลิคคลัปด่วน (เหล็ก)
แอพพลิเคชั่น:
•สายไฮดรอลิกอุตสาหกรรม
•การแปรรูปอาหารและสารเคมี
•สายน้ำและน้ำหล่อเย็น
•อุปกรณ์เคลื่อนที่
•อาจใช้กับก๊าซบางชนิด
ข้อมูลจำเพาะ
| ขนาดตัวเครื่อง (ใน) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| แรงดันสูงสุด (PSI) | 5,000 | 5,000 | 4000 | 4000 | 3000 | 3000 |
| กระแสนิยม (GPM) | 1 | 3 | 6 | 12 | 28 | 50 |
| ช่วงอุณหภูมิ | -20 ℃ถึง + 120 ℃ | |||||
| วัสดุซีล | มทบ | |||||
คุณสมบัติข้อต่อ LSQ-S2 ซีรี่ส์:
1. มีวาล์ว Poppet เพื่อป้องกันการรั่วซึม
2. วาล์ว Poppet จะเปิดโดยอัตโนมัติเมื่อทำงานร่วมกันภายในแรงดันใช้งานที่กำหนดเพื่อให้การไหลเป็นไปอย่างรวดเร็ว
3. ชิ้นส่วนที่สำคัญได้รับการชุบแข็งเพื่อความทนทาน
4. กลไกการล็อคลูกที่เชื่อถือได้ถือครึ่งการผสมพันธุ์เข้าด้วยกัน
5. ซ็อกเก็ตและปลั๊กได้รับการกลึงอย่างแม่นยำจากสต็อกแท่งทึบ
6. ซีรี่ส์ LSQ-S2 เป็นไปตามมาตรฐาน ISO 7241-B
7. ใช้งานร่วมกับ PARKER 60 Series, FASTER HNV Series, AEROQUIP FD45 Series และ HANSEN HK Series
ประสิทธิภาพ: ของเหลวทดสอบ: Oil-200SUS.1GPM = 3.78L / นาที 1PSID = 0.0069MPa
LSQ-S2 ซีรี่ส์ (1/4 ", 3/8", 1/2 ", 3/4", 1 ")
เบ้า
| ISO | พันธมิตร | LS | ￠ ง | HEX1 | ก | ที |
| 5 | LSQ-S2-01SF | 48 | 24 | 17 | 9.5 | G1 / 8 NPT1 / 8 |
| 6.3 | LSQ-S2-02SF | 58 | 28.5 | 19 | 13 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S2-03SF | 65 | 35 | 24 | 13 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S2-04SF | 74 | 44.5 | 28.5 | 20.5 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S2-06SF | 92 | 54 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S2-08SF | 103 | 63.5 | 41 | 23 | G1 NPT1 |
เสียบ
| ISO | พันธมิตร | หจก | ง | ค | HEX2 | ก | ที |
| 5 | LSQ-S2-01PF | 29 | 10.8 | 19 | 14 | 9.5 | G1 / 8 NPT1 / 8 |
| 6.3 | LSQ-S2-02PF | 36 | 14.2 | 22.8 | 19 | 13 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S2-03PF | 40 | 19 | 25 | 24 | 13 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S2-04PF | 46.5 | 23.5 | 28 | 28.5 | 20.5 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S2-06PF | 56 | 31.5 | 36 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S2-08PF | 63 | 37.8 | 45 | 41 | 23 | G1 "NPT1" |
คู่
| ISO | พันธมิตร | ล | ￠ ง | HEX1 | HEX2 | ที |
| 5 | LSQ-S2-01 | 58.5 | 24 | 17 | 14 | G1 / 8 NPT1 / 8 |
| 6.3 | LSQ-S2-02 | 72 | 28.5 | 19 | 19 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S2-03 | 80.5 | 35 | 24 | 24 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S2-04 | 93.5 | 44.5 | 28.5 | 28.5 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S2-06 | 112.5 | 54 | 36 | 36 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S2-08 | 126.5 | 63.5 | 41 | 41 | G1 NPT1 |
