รายละเอียดสินค้า
สถานที่กำเนิด: หนิงโปประเทศจีน (แผ่นดินใหญ่)
ชื่อแบรนด์: SONGQIAO
หมายเลขรุ่น: KZF
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: ตกลงกันได้
ราคา: โปร่ง
รายละเอียดการบรรจุ: แพคเกจการส่งออกมาตรฐานหรือตามคำขอของลูกค้า
เวลาการส่งมอบ: ภายใน 30 วันหรือตามความต้องการของลูกค้า
สามารถในการผลิต: 50,000 ชิ้น / วันตามความสามารถของการประชุมเชิงปฏิบัติการการประกอบ
มาตรฐาน: |
ISO 7241-1 ซีรีส์ “B” วาล์วก้าน |
วพ: |
แรงดันใช้งานถึง 1,000 psi (69 bar) |
วัสดุ: |
เหล็กกล้าไร้สนิม |
ขนาด: |
1/8' - 2' |
เกลียว: |
BSPP, BSPT, NPT, NPTF, SAE |
การเชื่อมต่อ: |
ลูกล็อค |
มาตรฐาน: |
ISO 7241-1 ซีรีส์ “B” วาล์วก้าน |
วพ: |
แรงดันใช้งานถึง 1,000 psi (69 bar) |
วัสดุ: |
เหล็กกล้าไร้สนิม |
ขนาด: |
1/8' - 2' |
เกลียว: |
BSPP, BSPT, NPT, NPTF, SAE |
การเชื่อมต่อ: |
ลูกล็อค |

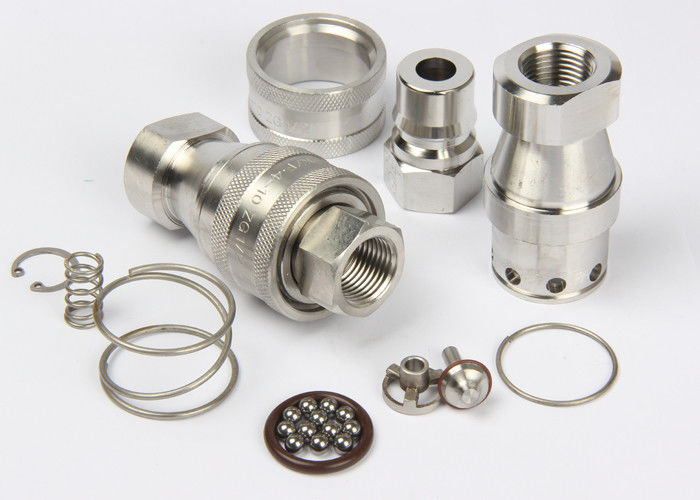

KZF, ISO7241-B ข้อต่อไฮดรอลิค Quick Connect ในเกลียวตัวเมีย, สแตนเลส SS304
คำอธิบาย:
KZF ข้อต่อสวมเร็วไฮดรอลิกชนิดปิด (สแตนเลส 304)
ข้อต่อ KZF ใช้ในสเปกตรัมของการใช้งานไฮดรอลิกข้อต่อ Double Shut-Off เหล่านี้สามารถพบได้ทุกที่ที่จำเป็นต้องเชื่อมต่อและถอดสายถ่ายโอนของเหลวเพื่อการทำงานหรือการบำรุงรักษาอุปกรณ์ และการสูญเสียของไหลเป็นสิ่งที่ไม่พึงปรารถนาส่วนใหญ่ใช้กับน้ำมันไฮดรอลิกข้อต่อ KZF ยังใช้กับสารเคมี น้ำ ไอน้ำ และก๊าซบางชนิดอีกด้วย
ข้อมูลจำเพาะ
| ขนาดตัวเครื่อง(นิ้ว) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1(1/4) | 1(1/2) | 2 |
| พิกัดความดัน (PSI) | 2543 | 2543 | 1500 | 1500 | 1500 | 1,000 | 1,000 | 1,000 | 1,000 |
| อัตราการไหล (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| ช่วงอุณหภูมิ (ซีลมาตรฐาน) | -20℃ ถึง +120℃ | ||||||||
| วัสดุซีลมาตรฐาน | ไวตัน | ||||||||
คุณสมบัติข้อต่อ KZF Series:
1, การเชื่อมต่อที่เป็นบวก, รวดเร็วโดยระบบล็อคลูกล็อคกันเมื่อเชื่อมต่อแล้ว ส่วนของตัวผู้และตัวเมียสามารถหมุนได้แม้อยู่ภายใต้แรงกดดัน จึงหลีกเลี่ยงความเครียดจากแรงบิดในท่อที่ยืดหยุ่นได้
2 ออกแบบมาเพื่อทนต่อแรงดันสูงสุดและพัลส์
3, วาล์ว Poppet มีสปริงที่สมดุลและทางเดินของน้ำมันที่สอบเทียบเพื่อลดแรงดันตก
4, ซีลวาล์ว Poppet มีขอบป้องกันการกระแทก
5. ชุด KZF เป็นไปตามมาตรฐาน ISO 7241-B
6. เข้ากันได้กับ PARKER 60 Series, FASTER HNV Series, AEROQUIP FD45 Series และ HANSEN HK Series
KZF (1/8",1/4",3/8",1/2") KZF (3/4",1",11/4",12/2",2")
เบ้า
| กอ.รมน | พาร์ทโน | ลส | ￠ด | HEX1 | ก | ต |
| 5 | KZF-01SF | 48 | 24 | 14 | 8 | ป.1/8 |
| 6.3 | KZF-02SF | 58 | 27 | 19 | 12.5 | ZG1/4 |
| 10 | KZF-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04SF | 72.5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZF-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | KZF-08SF | 102 | 64.5 | 41 | 23 | ZG1 |
| 31.5 | KZF-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | KZF-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16SF | 132 | 102 | 77 | 30 | ZG2 |
| หมายเหตุ: เฉพาะขนาด 01 ถึง 08 เท่านั้นที่เป็นไปตามมาตรฐาน ISO 7241-B | ||||||
ปลั๊ก
| กอ.รมน | พาร์ทโน | หจก | ง | ค | เฮ็กซ์2 | ก | ต |
| 5 | KZF-01PF | 29 | 10.8 | 19 | 14 | 8 | ป.1/8 |
| 6.3 | KZF-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| 10 | KZF-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04PF | 44 | 23.5 น | 28 | 27 | 14 | ZG1/2 |
| 20 | KZF-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZF-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| 31.5 | KZF-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZF-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| หมายเหตุ: เฉพาะขนาด 01 ถึง 08 เท่านั้นที่เป็นไปตามมาตรฐาน ISO 7241-B | |||||||
ข้อต่อฟิตติ้ง
| กอ.รมน | หมายเลขชิ้นส่วน | แอล | ￠ด | HEX1 | เฮ็กซ์2 | ต |
| 5 | KZF-01 | 58.5 | 24 | 14 | 14 | ป.1/8 |
| 6.3 | KZF-02 | 72.5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZF-03 | 80.5 | 35 | 22 | 22 | ZG3/8 |
| 12.5 | KZF-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | KZF-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZF-08 | 124.5 | 64.5 | 41 | 41 | ZG1 |
| 31.5 | เคแซดเอฟ-10 | 140.5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | KZF-12 | 150.5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZF-16 | 160.5 | 102 | 77 | 77 | ZG2 |
| หมายเหตุ: เฉพาะขนาด 01 ถึง 08 เท่านั้นที่เป็นไปตามมาตรฐาน ISO 7241-B | ||||||
