รายละเอียดสินค้า
สถานที่กำเนิด: หนิงโปประเทศจีน (แผ่นดินใหญ่)
ชื่อแบรนด์: SONGQIAO
หมายเลขรุ่น: LSQ-CVV
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: ตกลงกันได้
ราคา: โปร่ง
รายละเอียดการบรรจุ: แพคเกจการส่งออกมาตรฐานหรือตามคำขอของลูกค้า
เวลาการส่งมอบ: ภายใน 30 วันหรือตามความต้องการของลูกค้า
สามารถในการผลิต: 50,000 ชิ้น / วันตามความสามารถของการประชุมเชิงปฏิบัติการการประกอบ
มาตรฐาน: |
เข้ากันได้กับซีรีย์ FASTER CVV ล็อคเกลียว |
วพ: |
แรงดันใช้งานถึง 5,000 psi (345 bar) |
วัสดุ: |
เหล็กกล้าคาร์บอน |
ขนาด: |
1/4' - 1' |
เกลียว: |
BSPP, BSPT, NPT, NPTF, SAE |
การเชื่อมต่อ: |
ล็อคเกลียว |
มาตรฐาน: |
เข้ากันได้กับซีรีย์ FASTER CVV ล็อคเกลียว |
วพ: |
แรงดันใช้งานถึง 5,000 psi (345 bar) |
วัสดุ: |
เหล็กกล้าคาร์บอน |
ขนาด: |
1/4' - 1' |
เกลียว: |
BSPP, BSPT, NPT, NPTF, SAE |
การเชื่อมต่อ: |
ล็อคเกลียว |

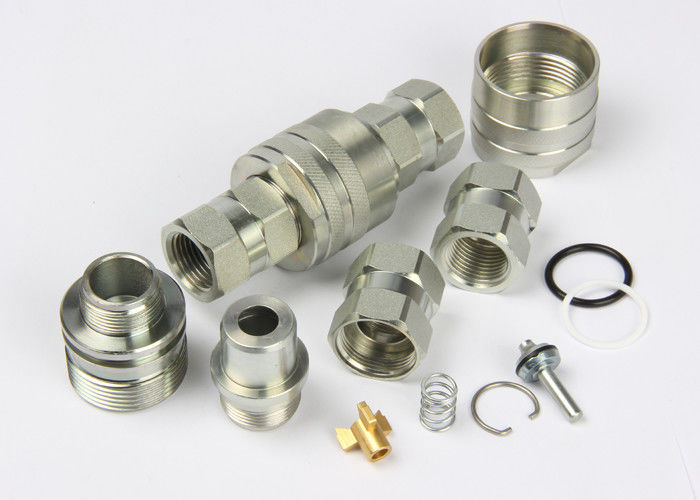

ประเภทการเชื่อมต่อด้วยสกรู LSQ-CVV, การแลกเปลี่ยน CVV ที่เร็วขึ้น, ข้อต่อไฮดรอลิกในเหล็กกล้าคาร์บอน, Chrome Three
คำอธิบาย:
เนื่องจากการออกแบบที่ทนทาน ข้อต่อซีรีส์ LSQ-CVV จึงเหมาะอย่างยิ่งสำหรับงานหนัก
เงื่อนไขทำให้พวกเขาเป็นหนึ่งในการออกแบบที่ได้รับความนิยมมากที่สุดในยุโรปข้อต่อ LSQ-CVV เป็นผลิตภัณฑ์ที่ทนทานโดยใช้วาล์วแบบก้านสำหรับกลไกการซีลและเกลียวเป็นตัวเชื่อมทางกล
การออกแบบที่มีความอเนกประสงค์สูงเหมาะอย่างยิ่งสำหรับระบบไฮดรอลิกที่มีแรงดันหรือแรงกระตุ้นสูง
ขนาดตัวเครื่อง(นิ้ว) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
พิกัดความดัน (PSI) | 5,000 | 5,000 | 5,000 | 4500 | 5,000 |
อัตราการไหล (GPM) | 3 | 6 | 12 | 28 | 50 |
ช่วงอุณหภูมิ (ซีลมาตรฐาน) | -20℃ ถึง +120℃ | ||||
วัสดุซีลมาตรฐาน | มทบ | ||||
หมายเลขชิ้นส่วน | ลส | ง | HEX1 | HEX3 | ก | ต |
LSQ-CVV-02SF | 58.6 | Φ34 | S19 | S30 | 13 | G1/4 NPT1/4 |
LSQ-CVV-03SF | 60.8 | Φ34 | เอส22 | S30 | 13 | G3/8 NPT3/8 |
LSQ-CVV-04SF | 67.7 | Φ42 | S27 | S36 | 18 | G1/2 NPT1/2 |
LSQ-CVV-06SF | 73.5 | Φ48 | S36 | S41 | 18 | G3/4 NPT3/4 |
LSQ-CVV-08SF | 94.5 | Φ56.5 | S41 | S51 | 24.5 น | G1 NPT1 |
พาร์ทโน | หจก | ง | เฮ็กซ์2 | ก | ต |
LSQ-CVV-02PF | 60 | M24*2 | S19HEX | 13 | G1/4 NPT1/4 |
LSQ-CVV-03PF | 55.3 | M28*2 | S22HEX | 13 | G3/8 NPT3/8 |
LSQ-CVV-04PF | 61.5 | M36*2 | S27HEX | 18 | G1/2 NPT1/2 |
LSQ-CVV-06PF | 83.5 | M42*2 | S36HEX | 18 | G3/4 NPT3/4 |
LSQ-CVV-08PF | 94.5 | M48*3 | S41HEX | 24.5 น | G1 NPT1 |
พาร์ทโน | แอล | ง | HEX1 | เฮ็กซ์2 | HEX3 | ต |
LSQ-CVV-02 | 92.6 | Φ34 | S19 | S19 | S30 | G1/4 NPT1/4 |
LSQ-CVV-03 | 89.9 | Φ34 | เอส22 | เอส22 | S30 | G3/8 NPT3/8 |
LSQ-CVV-04 | 103 | Φ42 | S27 | S27 | S36 | G1/2 NPT1/2 |
LSQ-CVV-06 | 125 | Φ48 | S36 | S36 | S41 | G3/4 NPT3/4 |
LSQ-CVV-08 | 155 | Φ56.5 | S41 | S41 | S50 | G1 NPT1 |
