รายละเอียดสินค้า
สถานที่กำเนิด: Ningbo, จีน (แผ่นดินใหญ่)
ชื่อแบรนด์: SONGQIAO
หมายเลขรุ่น: LSQ-TM
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: ตกลงกันได้
ราคา: โปร่ง
รายละเอียดการบรรจุ: แพคเกจการส่งออกมาตรฐานหรือตามคำขอของลูกค้า
เวลาการส่งมอบ: ภายใน 30 วันหรือตามความต้องการของลูกค้า
สามารถในการผลิต: 50,000 ชิ้น / วันตามความสามารถของการประชุมเชิงปฏิบัติการการประกอบ
มาตรฐาน: |
เข้ากันได้กับ TEMA TH ซีรีส์ |
วพ: |
แรงดันใช้งานถึง 3000psi (207 bar) |
วัสดุ: |
เหล็กกล้าคาร์บอน |
ขนาด: |
1/2"-1" |
เกลียว: |
BSPP, BSPT, NPT, NPTF, SAE |
การเชื่อมต่อ: |
ลูกล็อค |
มาตรฐาน: |
เข้ากันได้กับ TEMA TH ซีรีส์ |
วพ: |
แรงดันใช้งานถึง 3000psi (207 bar) |
วัสดุ: |
เหล็กกล้าคาร์บอน |
ขนาด: |
1/2"-1" |
เกลียว: |
BSPP, BSPT, NPT, NPTF, SAE |
การเชื่อมต่อ: |
ลูกล็อค |
LSQ-TM, TEMA TH Type, ข้อต่อแบบเร็วไฮดรอลิกในเหล็กกล้าคาร์บอน, Chrome Three
คำอธิบาย:

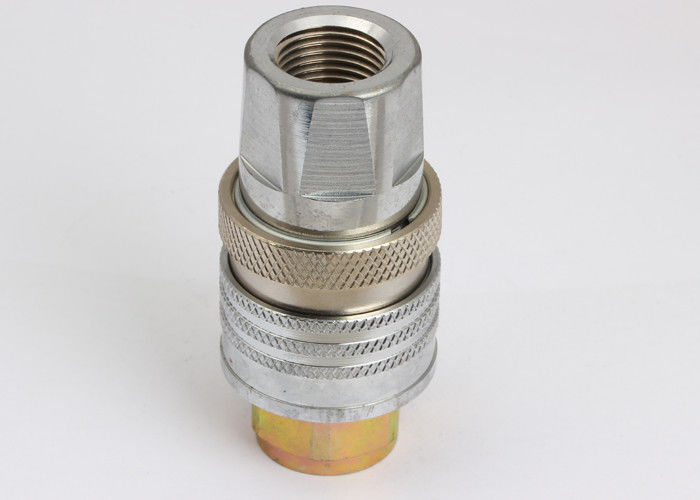

ข้อต่อเร็วไฮดรอลิกชนิดปิด LSQ-TM (เหล็ก)
การใช้งาน: LSQ-TM ซีรี่ส์นำเสนอการออกแบบที่ได้รับการพิสูจน์แล้วสำหรับอุตสาหกรรมสำหรับใช้กับอุปกรณ์ก่อสร้างอุปกรณ์ป่าไม้เครื่องจักรกลการเกษตรเครื่องมือน้ำมันเครื่องจักรโรงถลุงเหล็กและการใช้งานไฮดรอลิกอื่น ๆ ที่มีความต้องการสูง
ข้อมูลจำเพาะ:
| ขนาดตัวเครื่อง (ใน) | 1/2 | 3/4 | 1 |
| แรงดันสูงสุด (PSI) | 3000 | 3000 | 3000 |
| กระแสนิยม (GPM) | 12 | 28 | 50 |
| ช่วงอุณหภูมิ (ซีลมาตรฐาน) | -20 ℃ถึง + 120 ℃ | ||
| ตราประทับมาตรฐาน | มทบ | ||
คุณสมบัติข้อต่อ LSQ-TM ซีรี่ส์:
1. มีวาล์ว Poppet เพื่อป้องกันการรั่วซึม
2. วาล์ว Poppet จะเปิดโดยอัตโนมัติเมื่อทำงานร่วมกันภายในแรงดันใช้งานที่กำหนดเพื่อให้การไหลเป็นไปอย่างรวดเร็ว
3. ชิ้นส่วนที่สำคัญถูกชุบแข็งเพื่อความทนทาน
4. กลไกการล็อคลูกที่เชื่อถือได้จะจับครึ่งการผสมพันธุ์เข้าด้วยกัน
5. Socked และปลั๊กมีความแม่นยำกลึงจากสต็อกแท่งทึบ
6. เข้ากันได้กับ TEMA TH5000 Series
วิธีใช้:
1. ก่อนเชื่อมต่อทำความสะอาดชิ้นส่วนผสมพันธุ์ของข้อต่อเพื่อหลีกเลี่ยงการปนเปื้อนในวงจร
2. ในการดึงแขนของข้อต่อตัวเมียกลับให้จับคู่ตัวเมียให้ตรงกับข้อต่อตัวผู้
และดันเข้าอีกด้านหนึ่งจนกระทั่งทั้งสองส่วนเชื่อมต่อกันจนสุดแล้วปล่อยปลอก
3. ในการปลดดึงแขนของตัวเมียให้ดึงครึ่งผสมพันธุ์ออก
ประสิทธิภาพ: ของเหลวทดสอบ: Oil-200SUS, 1GPM = 3.78L / นาที, 1PSID = 0.0069MPa
ซีรีส์ TPL (1/2 ")
| พันธมิตร | ที | ￠ ง | HEX1 | HEX2 | ล | LS | หจก |
| LSQ-TM-04 | G1 / 2 | 40 | S30 | S27 | 83.4 | 66.7 | 41.5 |
| LSQ-TM-06 | G3 / 4 | 52 | S38.3 | S36 | 94.5 | 76.4 | 47 |
| LSQ-TM-08 | G1 | 62 | S45 | S45 | 113.8 | 92.4 |
56.5 |
