รายละเอียดสินค้า
สถานที่กำเนิด: หนิงโปประเทศจีน (แผ่นดินใหญ่)
ชื่อแบรนด์: SONGQIAO
หมายเลขรุ่น: LSQ-S4
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: ตกลงกันได้
ราคา: โปร่ง
รายละเอียดการบรรจุ: แพคเกจการส่งออกมาตรฐานหรือตามคำขอของลูกค้า
เวลาการส่งมอบ: ภายใน 30 วันหรือตามความต้องการของลูกค้า
สามารถในการผลิต: 50,000 ชิ้น / วันตามความสามารถของการประชุมเชิงปฏิบัติการการประกอบ
มาตรฐาน: |
ISO 5675 ซีรีส์ บอลวาล์ว |
วพ: |
แรงดันใช้งานถึง 5,000 psi (345 bar) |
วัสดุ: |
เหล็กคาร์บอน |
ขนาด: |
1/4' - 1' |
เกลียว: |
BSPP, BSPT, NPT, NPTF, SAE |
การเชื่อมต่อ: |
ลูกล็อค |
มาตรฐาน: |
ISO 5675 ซีรีส์ บอลวาล์ว |
วพ: |
แรงดันใช้งานถึง 5,000 psi (345 bar) |
วัสดุ: |
เหล็กคาร์บอน |
ขนาด: |
1/4' - 1' |
เกลียว: |
BSPP, BSPT, NPT, NPTF, SAE |
การเชื่อมต่อ: |
ลูกล็อค |

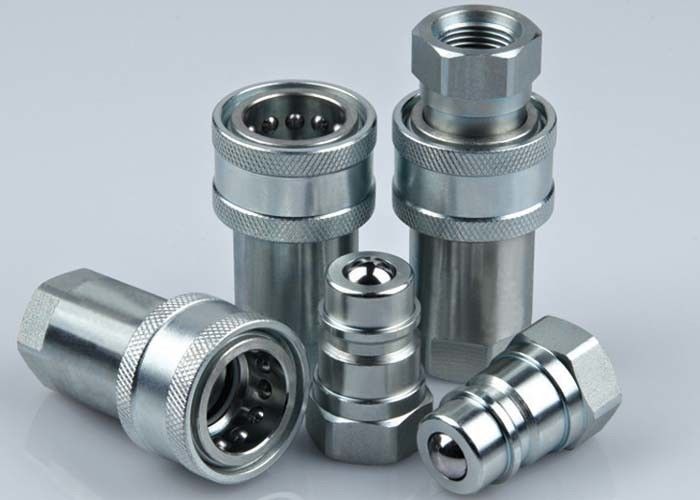

LSQ-S4, ISO5675, ระบบเชื่อมต่อไฮดรอลิกประเภทวาล์วลูกกลมในเหล็กก๊าบอน โครมสาม
คําอธิบาย:
LSQ-S4 กระปุกลูกกลอง ประเภท ไฮดรอลิกคัพเกิลคัพเกิล ((เหล็ก)
การใช้งาน: ซีรี่ย์ LSQ-S4 นํามาสู่อุตสาหกรรมการออกแบบที่ผ่านการพิสูจน์สําหรับการใช้ในอุปกรณ์ก่อสร้าง อุปกรณ์ป่าไม้ เครื่องจักรเกษตร เครื่องมือน้ํามัน เครื่องจักรโรงเหล็กและการใช้งานไฮดรอลิกที่ต้องการอื่น ๆ.
รายละเอียด:
| ขนาดร่างกาย | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| ความดันเฉพาะ (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| ค่าอัตราการไหล ((GPM) | 3 | 6 | 12 | 28 | 50 |
| ระยะอุณหภูมิ ((std seal) | -20°C ถึง +120°C | ||||
| วัสดุประปาแบบมาตรฐาน | NBR | ||||
ลักษณะของ LSQ-S4
1วาล์ว poppet มีให้บริการเพื่อป้องกันการรั่วไหลไม่เชื่อมต่อ
2วาล์วลูกกลมที่มีให้ความน่าเชื่อถือที่แข็งแรงในการใช้งานไฮดรอลิกภาระหนักภายในความดันการทํางาน
3ลูกเหล็กโครมแข็งถูกใช้สําหรับ วาล์ว, มันจะบรรทุกบนที่นั่งของวาล์วโดยสปริง.
4วาล์วให้โลหะ-โลหะ ปิดระหว่างลูกบอลและที่นั่งเหรียญ
5ส่วนที่สําคัญถูกแข็งเพื่อความทนทาน
6กลไกล็อคลูกที่น่าเชื่อถือได้ จับครึ่งคู่ไว้ด้วยกัน
7โซค็อตและปั๊กเป็นแม่นยําการแปรรูปจากสต๊อกบาร์ที่แข็งแรง
8. LSQ-S4 ซีรี่ย์สอดคล้องกับมาตรฐานของ ISO5675.
9รองรับกับ Parker 4000 และ FASTER NV/NS
ประสิทธิภาพ: น้ํายาทดสอบ: น้ํามัน-200SUS,1GPM=3.78L/Min,1PSID=0.0069MPa
ซีรี่ย์ LSQ-S4 (1/4",3/8",1/2",3/4",1")
ซ็อต
| ISO | พาร์ทโน | LS | ¢D | HEX1 | A | T |
| 6.3 | LSQ-S4-02SF | 53.5 | 27.6 | 19 | 12.5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03SF | 63 | 34 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04SF | 66.3 | 38.6 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06SF | 82.5 | 48.2 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06SF ((E) | 83.5 | 47.5 | 35 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08SF | 96.5 | 56 | 41 | 21 | G1 NPT1 |
| หมายเหตุ: LSQ-S4-06SF FASTER แลกเปลี่ยน LSQ-S4-06SF ((E) แลกเปลี่ยนพาร์คเกอร์ | ||||||
พล็อก
| ISO | พาร์ทโน | LP | d | C | HEX2 | A | T |
| 6.3 | LSQ-S4-02PF | 36 | 14.2 | 18.5 | 19 | 12.5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03PF | 40 | 19 | 22 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04PF | 43.5 | 20.5 | 27 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06PF | 53.5 | 28 | 32 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06PF ((E) | 51 | 26.9 | 28.5 | 33.3 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08PF | 63 | 31.3 | 38 | 41 | 21 | G1" NPT1" |
| หมายเหตุ: LSQ-S4-06SF FASTER แลกเปลี่ยน LSQ-S4-06SF ((E) แลกเปลี่ยนพาร์คเกอร์ | |||||||
เครื่องเชื่อม
| ISO | พาร์ทโน | L | ¢D | HEX1 | HEX2 | T |
| 6.3 | LSQ-S4-02 | 72.2 | 27.6 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03 | 82.6 | 34 | 24 | 24 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04 | 87.8 | 38.6 | 27 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06 | 107.8 | 48.2 | 34 | 34 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06 ((E) | 102 | 47.5 | 35 | 33.5 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08 | 126.8 | 56.2 | 41 | 41 | G1 NPT1 |
| หมายเหตุ: LSQ-S4-06SF FASTER แลกเปลี่ยน LSQ-S4-06SF ((E) แลกเปลี่ยนพาร์คเกอร์ | ||||||
