รายละเอียดสินค้า
สถานที่กำเนิด: หนิงโปประเทศจีน (แผ่นดินใหญ่)
ชื่อแบรนด์: SONGQIAO
หมายเลขรุ่น: LSQ-DL / DLD
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: ตกลงกันได้
ราคา: โปร่ง
รายละเอียดการบรรจุ: แพคเกจการส่งออกมาตรฐานหรือตามคำขอของลูกค้า
เวลาการส่งมอบ: ภายใน 30 วันหรือตามความต้องการของลูกค้า
สามารถในการผลิต: 50,000 ชิ้น / วันตามความสามารถของการประชุมเชิงปฏิบัติการการประกอบ
มาตรฐาน: |
ซีรีส์ ISO 16028 หน้าเรียบ |
วพ: |
แรงดันใช้งานสูงสุด 4,350 psi (300 บาร์) |
วัสดุ: |
เหล็กคาร์บอน |
ขนาด: |
3/8' - 1/2' |
เกลียว: |
BSPP, BSPT, NPT, NPTF, SAE |
การเชื่อมต่อ: |
ลูกล็อค |
มาตรฐาน: |
ซีรีส์ ISO 16028 หน้าเรียบ |
วพ: |
แรงดันใช้งานสูงสุด 4,350 psi (300 บาร์) |
วัสดุ: |
เหล็กคาร์บอน |
ขนาด: |
3/8' - 1/2' |
เกลียว: |
BSPP, BSPT, NPT, NPTF, SAE |
การเชื่อมต่อ: |
ลูกล็อค |

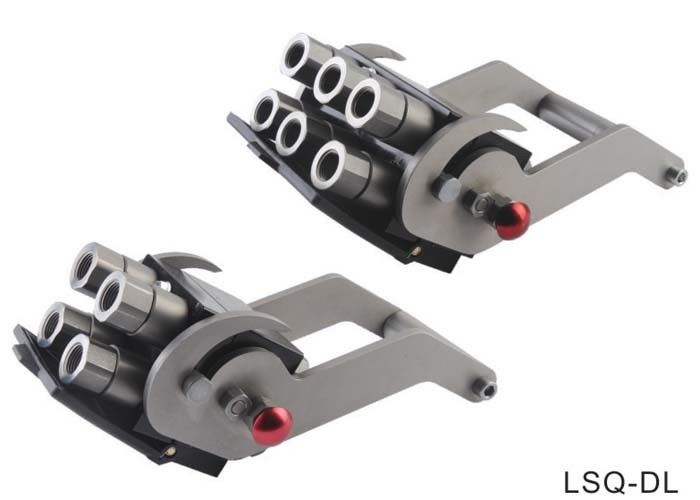

LSQ-DL / DLD, ISO16028, ข้อต่อแบบหลายข้อต่อไฮดรอลิกในเหล็กกล้าคาร์บอน, เชื่อมต่อภายใต้แรงกด, แผ่นสังกะสีนิกเกิล
คำอธิบาย:
LSQ-DL / DLD มีโครงสร้างที่กะทัดรัดข้อต่อหลายตัวแบบแมนนวลที่นำเสนอโซลูชั่นที่หลากหลายสำหรับการใช้งานที่ต้องการการเชื่อมต่อและการตัดการเชื่อมต่อของไฮดรอลิกหลายตัวสามารถเชื่อมต่อได้ถึง 6 เส้นพร้อมกันและตัดการเชื่อมต่อด้วยการเคลื่อนไหวที่ปลอดภัยง่ายและรวดเร็วโดยใช้ความพยายามเพียงเล็กน้อยเส้นสามารถมีขนาดเท่ากันหรือแต่ละเส้นอาจแตกต่างจากเส้นอื่น ๆ ตามการใช้งาน
คุณสมบัติทางเทคนิคและตัวเลือก
Interchangeability: Songqiao internal Standard
การเชื่อมต่อทางกล: ลูกเบี้ยวภายในและหมุดล็อค
ระบบเชื่อมต่อ: การหมุนคันโยก
ระบบตัดการเชื่อมต่อ: การหมุนคันโยก
วัสดุก่อสร้างและการรักษาพื้นผิว:
แผ่นตัวถังในอลูมิเนียมอัลลอยด์ออกซิเดชั่น
ลูกเบี้ยวและหมุดทำจากเหล็กกล้าคาร์บอนความต้านทานสูงพร้อมการอบชุบด้วยความร้อนพิเศษ
ส่วนประกอบอื่น ๆ ในเหล็กกล้าคาร์บอนที่ชุบสังกะสีหรือสังกะสีนิกเกิล
วิธีใช้
ในการเชื่อมต่อ:
ก่อนที่จะทำความสะอาดพื้นผิวการผสมพันธุ์แบบเรียบของข้อต่อเพื่อหลีกเลี่ยงการรวมสิ่งสกปรกในวงจร
ใส่หมุดแนะนำของโมบายล์มัลติคัปปลิง
ในรูของ multicoupling คงที่แล้วเลื่อนครึ่งมือถือจนหน้าสัมผัสของข้อต่อหันเข้าหากัน (รูปที่ 1)
การดำเนินการที่มือจับให้หมุนคันโยกไปในทิศทางของมัลติคัปปลิงคงที่ (รูปที่ 2)
หมุนต่อไปจนกว่าตัวล็อคนิรภัยจะทำงานเองโดยอัตโนมัติ (รูปที่ 3)
ตอนนี้การจับคู่หลายตัวพร้อมกันและพร้อมที่จะทำงานแล้วในกรณีที่มีการเชื่อมต่อกับแรงดันตกค้างในวงจรต้องใช้แรงสูงสุดในช่วงสามของการเชื่อมต่อเท่านั้น
เพื่อยกเลิกการเชื่อมต่อ
กดปุ่มนิรภัยสีแดงในขณะเดียวกันการกระทำที่มือจับให้หมุนคันโยกไปในทิศทางของมัลติคัปปลิ้งแบบเคลื่อนที่ (รูปที่ 4)
หมุนต่อไปจนหยุดกลไกของคันโยก (รูปที่ 5)
ตอนนี้ไม่ได้แยกการเชื่อมต่อหลายตัวและสามารถดึงครึ่งมือถือออกมาได้ (รูปที่ 6)
เมื่อติดตั้งมัลติคัปปลิ้งแบบคงที่คว่ำลงจะต้องรองรับมัลติคัปปลิ้งแบบเคลื่อนที่เพื่อหลีกเลี่ยงการล้มลงทำให้เกิดความเสียหาย
ในกรณีที่มีการตัดการเชื่อมต่อโดยมีแรงดันตกค้างในวงจรต้องใช้แรงสูงสุดสำหรับหนึ่งในสามของการตัดการเชื่อมต่อเท่านั้น
| ขนาดตัวเครื่อง (ใน) | 3/8 | 1/2 |
| แรงดันสูงสุด (PSI) | 4350 | 4350 |
| กระแสนิยม (GPM) | 6 | 12 |
| ช่วงอุณหภูมิ (ซีลมาตรฐาน) | -20 ℃ถึง + 120 ℃ | |
| วัสดุซีลมาตรฐาน | มทบ | |
| ขนาด | พันธมิตร | ก | ข | ค | ง | จ | ฉ | ช | ซ |
| 6 * 12 (12.5) | LSQ-DL6-04 | 179.5 | 255 | 55 | 30 | 110 | 90.4 | 50 | 30 |
| 4 * 12 (12.5) | LSQ-DL4-04 | 135.3 | 255 | 55 | 30 | 110 | 90.4 | 50 | 30 |
| 2 * 12 (12.5) | LSQ-DL2-04 | 123 | 255 | 55 | 30 | 110 | 90.4 | 47.3 | 30 |
| 6 * 3/8 (10) | LSQ-DL6-03 | 160.5 | 255 | 50 | 25 | 110 | 86.5 | 84.8 | 28 |
| 4 * 3/8 (10) | LSQ-DL4-03 | 123 | 255 | 50 | 25 | 110 | 88.5 | 47.3 | 28 |
| 2 * 3/8 (10) | LSQ-DL2-03 | 123 | 255 | 50 | 25 | 110 | 88.5 | 47.3 | 28 |
| ขนาด | พันธมิตร | ก | ข | ค | ง | จ | ฉ | ช | ซ |
| 6 * 12 (12.5) | LSQ-DLD6-04 | 179.5 | 314 | 55 | 30 | 110 | 90.4 | 50 | 30 |
| 4 * 12 (12.5) | LSQ-DLD4-04 | 135.3 | 314 | 55 | 30 | 110 | 90.4 | 50 | 30 |
| 2 * 12 (12.5) | LSQ-DLD2-04 | 123 | 314.5 | 55 | 30 | 110 | 90.4 | 47.3 | 30 |
| 6 * 3/8 (10) | LSQ-DLD6-03 | 160.5 | 314.5 | 50 | 25 | 110 | 86.5 | 84.8 | 28 |
| 4 * 3/8 (10) | LSQ-DLD4-03 | 123 | 314.5 | 50 | 25 | 110 | 88.5 | 47.3 | 28 |
| 2 * 3/8 (10) | LSQ-DLD2-03 | 123 | 314.5 | 50 | 25 | 110 | 88.5 | 47.3 | 28 |
การติดตั้ง:
แก้ไข multicoupling คงที่บนเครื่องโดยใช้สกรูยึดตามที่ระบุในภาพวาดด้านล่าง
| ขนาด | พันธมิตร | ที | HEX1 | ล | LS | ข | จ |
| 6 * 12 (12.5) | LSQ-DL6-04 | G1 / 2 | S32 | 144.5 | 74.9 | 255 | 110 |
| 4 * 12 (12.5) | LSQ-DL4-04 | G1 / 2 | S32 | 100.3 | 74.9 | 255 | 110 |
| 2 * 12 (12.5) | LSQ-DL2-04 | G1 / 2 | S32 | 88 | 74.9 | 255 | 110 |
| 6 * 3/8 (10) | LSQ-DL6-03 | G3 / 8 | S24 | 125.5 | 68 | 255 | 110 |
| 4 * 3/8 (10) | LSQ-DL4-03 | G3 / 8 | S24 | 88 | 68 | 255 | 110 |
| 2 * 3/8 (10) | LSQ-DL2-03 | G3 / 8 | S24 | 88 | 68 | 255 | 110 |
| ขนาด | พันธมิตร | ที | HEX1 | ล | LS | ผม | จ |
| 6 * 12 (12.5) | LSQ-DLD6-04 | G1 / 2 | S32 | 144.5 | 74.9 | 314.5 | 110 |
| 4 * 12 (12.5) | LSQ-DLD4-04 | G1 / 2 | S32 | 100.3 | 74.9 | 314.5 | 110 |
| 2 * 12 (12.5) | LSQ-DLD2-04 | G1 / 2 | S32 | 88 | 74.9 | 314.5 | 110 |
| 6 * 3/8 (10) | LSQ-DLD6-03 | G3 / 8 | S24 | 125.5 | 68 | 314.5 | 110 |
| 4 * 3/8 (10) | LSQ-DLD4-03 | G3 / 8 | S24 | 88 | 68 | 314.5 | 110 |
| 2 * 3/8 (10) | LSQ-DLD2-03 | G3 / 8 | S24 | 88 | 68 | 314.5 | 110 |
| ขนาด | พันธมิตร | ที | HEX2 | ล | หจก | ม | ฉ | ง |
| 6 * 12 (12.5) | LSQ-DL6-04 | G1 / 2 | S32 | 144.5 | 95.8 | 83 | 90.4 | 24.54 |
| 4 * 12 (12.5) | LSQ-DL4-04 | G1 / 2 | S32 | 100.3 | 95.8 | 83 | 90.4 | 24.54 |
| 2 * 12 (12.5) | LSQ-DL2-04 | G1 / 2 | S32 | 88 | 95.8 | 83 | 90.4 | 24.54 |
| 6 * 3/8 (10) | LSQ-DL6-03 | G3 / 8 | S24 | 125.5 | 78 | 83 | 86.5 | 19.75 |
| 4 * 3/8 (10) | LSQ-DL4-03 | G3 / 8 | S24 | 88 | 78 | 83 | 86.5 | 19.75 |
| 2 * 3/8 (10) | LSQ-DL2-03 | G3 / 8 | S24 | 88 | 78 | 83 | 86.5 | 19.75 |
| ขนาด | พันธมิตร | ที | HEX1 | LS | ง | ก |
| 12.5 | LSQ-DL-04SF | G1 / 2 | S32 | 74.9 | 30 | 26.6 |
| 10 | LSQ-DL-03SF | G3 / 8 | S24 | 68 | 24 | 19.8 |
| ขนาด | พันธมิตร | ที | HEX1 | หจก | ง | ก |
| 12.5 | LSQ-DL-04PF | G1 / 2 | S32 | 95.8 | 30 | 26.6 |
| 10 | LSQ-DL-03PF | G3 / 8 | S24 | 78 | 24 | 23.2 |
| ขนาด | พันธมิตร | ที | HEX1 | HEX2 | ล |
| 12.5 | LSQ-DL-04 | G1 / 2 | S32 | S32 | 153 |
| 10 | LSQ-DL-03 | G3 / 8 | S24 | S24 | 130.5 |
