รายละเอียดสินค้า
สถานที่กำเนิด: หนิงโปประเทศจีน (แผ่นดินใหญ่)
ชื่อแบรนด์: SONGQIAO
หมายเลขรุ่น: LSQ-VEP
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: ตกลงกันได้
ราคา: โปร่ง
รายละเอียดการบรรจุ: แพคเกจการส่งออกมาตรฐานหรือตามคำขอของลูกค้า
เวลาการส่งมอบ: ภายใน 30 วันหรือตามความต้องการของลูกค้า
สามารถในการผลิต: 50,000 ชิ้น / วันตามความสามารถของการประชุมเชิงปฏิบัติการการประกอบ
มาตรฐาน: |
ซีรีส์ ISO 16028 หน้าเรียบ |
วพ: |
แรงดันใช้งานถึง 5,000 psi (345 bar) |
วัสดุ: |
เหล็กกล้าคาร์บอน |
ขนาด: |
1/2' - 1-1/2' |
เกลียว: |
BSPP, BSPT, NPT, NPTF, SAE |
การเชื่อมต่อ: |
ล็อคเกลียว |
มาตรฐาน: |
ซีรีส์ ISO 16028 หน้าเรียบ |
วพ: |
แรงดันใช้งานถึง 5,000 psi (345 bar) |
วัสดุ: |
เหล็กกล้าคาร์บอน |
ขนาด: |
1/2' - 1-1/2' |
เกลียว: |
BSPP, BSPT, NPT, NPTF, SAE |
การเชื่อมต่อ: |
ล็อคเกลียว |

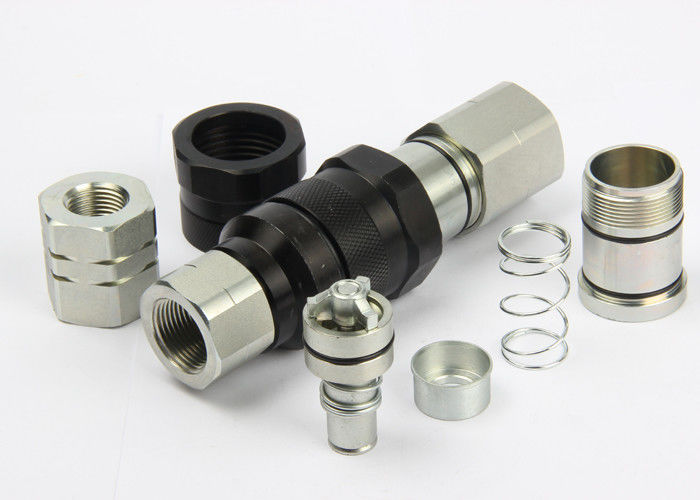

LSQ-VEP, Flush Face และ Thread LockedType ข้อต่อไฮดรอลิกในเหล็กกล้าคาร์บอน, โครเมี่ยมสามและชุบนิเกิลสังกะสีดำ
คำอธิบาย:
แอพพลิเคชั่น
LSQ-VEP ซีรี่ส์ใช้กันอย่างแพร่หลายในอุปกรณ์สาธารณะด้านล่าง:
อุปกรณ์ก่อสร้าง Protable
เครื่องมือไฮดรอลิก
ยานพาหนะ
คุณสมบัติ:
เข้ากันได้กับ STCCHI VEP Series
วิธีใช้
•ก่อนเชื่อมต่อทำความสะอาดพื้นผิวการผสมพันธุ์แบบเรียบของข้อต่อเพื่อหลีกเลี่ยงการปนเปื้อนในวงจร
•ในการจับคู่ดึงปลอกเชื่อมต่อของข้อต่อตัวเมียไปข้างหน้าจัดตำแหน่งข้อต่อตัวเมียและตัวผู้โดยจับปลอกเชื่อมต่อและด้ายเข้าด้วยกันโดยหมุนปลอก
จัดตัวเชื่อมต่อให้ตรงระหว่างกระบวนการเชื่อมต่ออย่าดันเพื่อเชื่อมต่อข้อต่อ
การขันเกลียวควรทำด้วยมือโดยไม่ต้องใช้เครื่องมือสำหรับส่วนแรกของการเชื่อมต่อ
การใช้เครื่องมือสำหรับส่วนที่สองของการเชื่อมต่ออาจจำเป็นหากมีแรงดันตกค้างสูงในวงจร
ขันปลอกเชื่อมต่อของตัวเมียจนกว่าผิวโลหะสัมผัสกับข้อต่อตัวผู้จะเสร็จสมบูรณ์
ขันปลอกเข้ากับฐานของตัวผู้โดยใช้แรงบิดในการขันตามที่ระบุไว้ในตาราง
ด้านล่าง
•ในการปลดปลอกแขนออกจากตำแหน่งสัมผัสโดยใช้ประแจจากนั้นคลายเกลียวเพื่อให้แน่ใจว่าข้อต่ออยู่ในแนวเดียวกันตลอดกระบวนการ
|
ขนาดตัวเครื่อง (ใน)
|
1/2 (04)
|
5/8 (06)
|
3/4 (08)
|
1 (10)
|
1-1 / 2 (12)
|
|
|
แรงดันสูงสุด (PSI)
|
7000
|
7000
|
7000
|
6000
|
5,000
|
|
|
กระแสนิยม (GPM)
|
12
|
28
|
50
|
88
|
152
|
|
|
ช่วงอุณหภูมิ
|
-20 ℃ถึง + 120 ℃
|
|||||
|
วัสดุซีลมาตรฐาน NBR
|
||||||
|
ISO
|
หมายเลขชิ้นส่วน
|
LS
|
ง
|
HEX1
|
HEX2
|
ก
|
ที
|
|
13
|
LSQ-VEP-04SF
|
103.5
|
Φ49
|
S36
|
S46
|
16.5
|
G1 / 2 NPT1 / 2
|
|
16
|
LSQ-VEP-06SF
|
114
|
Φ53.7
|
S41
|
S50
|
20
|
G3 / 4 NPT3 / 4
|
|
19
|
LSQ-VEP-08SF
|
133.5
|
Φ58.8
|
S46
|
S55
|
21
|
G1 NPT1
|
|
25
|
LSQ-VEP-10SF
|
145.2
|
Φ68.7
|
S55
|
S65
|
21
|
G1-1 / 4 NPT1-1 / 4
|
|
31.5
|
LSQ-VEP-12SF
|
187.5
|
Φ92
|
S65
|
S85
|
21
|
G1-1 / 2 NPT1-1 / 2
|
|
ISO
|
หมายเลขชิ้นส่วน
|
LS
|
ค
|
ง
|
จ
|
HEX2
|
ก
|
ที
|
|
13
|
LSQ-VEP-04PF
|
95
|
18.8
|
24.54
|
M40 * 3
|
S36
|
16.5
|
G1 / 2 NPT1 / 2
|
|
16
|
LSQ-VEP-06PF
|
98.8
|
19.5
|
27.04.2019
|
M45 * 3
|
S36
|
20
|
G3 / 4 NPT3 / 4
|
|
19
|
LSQ-VEP-08PF
|
113.9
|
24
|
29.95
|
M50 * 3
|
S46
|
21
|
G1 NPT1
|
|
25
|
LSQ-VEP-10PF
|
123.5
|
24.8
|
36.05.2019
|
M58 * 3
|
S55
|
21
|
G1-1 / 4 NPT1-1 / 4
|
|
31.5
|
LSQ-VEP-12PF
|
150
|
31.5
|
57
|
Tr80 * 4
|
S65
|
21
|
G1-1 / 2 NPT1-1 / 2
|
|
ISO
|
หมายเลขชิ้นส่วน
|
ล
|
ง
|
HEX1
|
HEX2
|
HEX3
|
ที
|
|
13
|
LSQ-VEP-04
|
154.5
|
Φ49
|
S36
|
S46
|
S36
|
G1 / 2 NPT1 / 2
|
|
16
|
LSQ-VEP-06
|
164.3
|
Φ53.7
|
S41
|
S50
|
S36
|
G3 / 4 NPT3 / 4
|
|
19
|
LSQ-VEP-08
|
189.4
|
Φ58.8
|
S46
|
S55
|
S46
|
G1 NPT1
|
|
25
|
LSQ-VEP-10
|
207.2
|
Φ68.7
|
S55
|
S65
|
S55
|
G1-1 / 4 NPT1-1 / 4
|
|
31.5
|
LSQ-VEP-12
|
263.5
|
Φ92
|
S65
|
S85
|
S65
|
G1-1 / 2 NPT1-1 / 2
|
