รายละเอียดสินค้า
สถานที่กำเนิด: หนิงโปประเทศจีน (แผ่นดินใหญ่)
ชื่อแบรนด์: SONGQIAO
หมายเลขรุ่น: LSQ-FF
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: ตกลงกันได้
ราคา: โปร่ง
รายละเอียดการบรรจุ: แพคเกจการส่งออกมาตรฐานหรือตามคำขอของลูกค้า
เวลาการส่งมอบ: ภายใน 30 วันหรือตามความต้องการของลูกค้า
สามารถในการผลิต: 50,000 ชิ้น / วันตามความสามารถของการประชุมเชิงปฏิบัติการการประกอบ
มาตรฐาน: |
ซีรีส์ ISO 16028 หน้าเรียบ |
วพ: |
แรงดันใช้งานถึง 5,000 psi (345 bar) |
วัสดุ: |
เหล็กกล้าคาร์บอน |
ขนาด: |
1/4' - 2' |
เกลียว: |
BSPP, BSPT, NPT, NPTF, SAE |
การเชื่อมต่อ: |
ลูกล็อค |
มาตรฐาน: |
ซีรีส์ ISO 16028 หน้าเรียบ |
วพ: |
แรงดันใช้งานถึง 5,000 psi (345 bar) |
วัสดุ: |
เหล็กกล้าคาร์บอน |
ขนาด: |
1/4' - 2' |
เกลียว: |
BSPP, BSPT, NPT, NPTF, SAE |
การเชื่อมต่อ: |
ลูกล็อค |

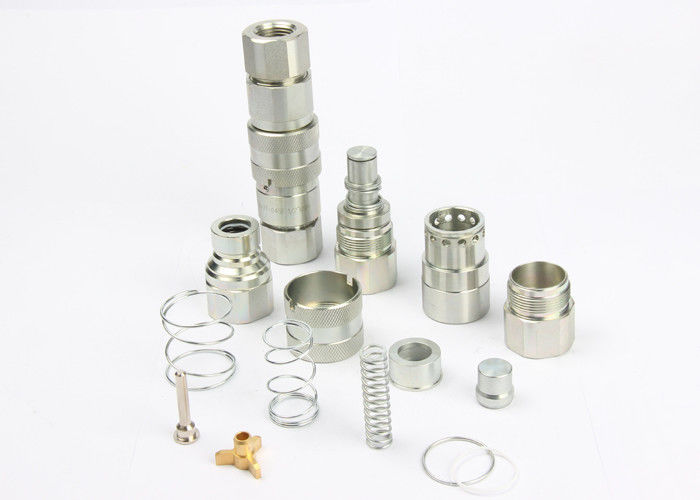

LSQ-FF, ISO16028, หน้าแบน, วาล์วแบบไม่รั่วไหล, ข้อต่อแบบเร็วไฮดรอลิก, Parker FEM / FEC Series
การใช้งาน:
•สิ่งที่แนบมากับรถตักดิน
•เครื่องมือไฮดรอลิก
| ขนาดตัวเครื่อง (ใน) | 1/4 (02) | 3/8 (03) | 1/2 (04) | 5/8 (06) | 3/4 (08) | 1 (10) | 1-1 / 2 (12) | 2 (16) |
| แรงดันสูงสุด (PSI) | 5,000 | 4350 |
4350 |
3625 | 3625 | 3000 | 3000 | 3000 |
| กระแสนิยม (GPM) | 3 | 6 | 12 | 20 | 28 | 50 | 80 | 100 |
| การรั่วไหล (ML) | 0.006 | 0.012 | 0.02 | 0.026 | 0.032 | 0.035 | 0.05 | 0.1 |
| (สูงสุดต่อการตัดการเชื่อมต่อ) | ||||||||
| ช่วงอุณหภูมิ | -20 ℃ถึง + 120 ℃ | |||||||
| สวัสดุซีลมาตรฐาน NBR | ||||||||
•หน้าเรียบทำความสะอาดง่ายช่วยลดการปนเปื้อนในวงจรไฮดรอลิก
•การสูญเสียของเหลวน้อยที่สุดระหว่างการเชื่อมต่อ / การตัดการเชื่อมต่อลดการสูญเสียของเหลวสู่สิ่งแวดล้อม
•การรวมอากาศน้อยที่สุดระหว่างการเชื่อมต่อ / การตัดการเชื่อมต่อช่วยเพิ่มการทำงานที่ถูกต้องของวงจร
•การไหลเชิงเส้นช่วยลดความปั่นป่วนภายในและแรงดันตกโดยรักษาประสิทธิภาพของวงจรในระบบทั้งหมด
•ทนต่อแรงกดดันได้ดี
•การออกแบบที่บางกะทัดรัด
•ปลอดภัยและใช้งานง่าย
•ซีรี่ส์ LSQ-FF เป็นไปตามมาตรฐาน ISO16028
•ใช้งานร่วมกับ PARKER FEM Series, STUCCHI FIRG Series, AEROQUIP FD89 Series และ HANSEN FF Series
| ISO | หมายเลขชิ้นส่วน | LS | ง | HEX1 | ก | ที |
| 6.3 | LSQ-FF-02SF | 58.2 | 28 | 20 | 14 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-FF-03SF | 68.2 | 32 | 24 | 14 | G3 / 8 NPT3 / 8 |
| 10 | LSQ-FF-03SF | 72.2 | 32 | 27 | 18 | G1 / 2 NPT1 / 2 |
| 12.5 | LSQ-FF-04SF | 75 | 38 | 32 | 18 | G1 / 2 NPT1 / 2 |
| 12.5 | LSQ-FF-04SF | 79 | 38 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 16 | LSQ-FF-06SF | 80 | 42 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 19 | LSQ-FF-08SF | 99.8 | 48 | 41 | 22 | G3 / 4 NPT3 / 4 |
| 19 | LSQ-FF-08SF | 99.8 | 48 | 41 | 23.5 | G1 NPT1 |
| 25 | LSQ-FF-10SF | 111.5 | 56 | 55 | 24 | G1-1 / 4 NPT1-1 / 4 |
| - | LSQ-FF-12SF | 150 | 79.5 | 65 | 30 | G1-1 / 2 NPT1-1 / 2 |
| - | LSQ-FF-16SF | 167 | 98.5 | 85 | 31 | G2 NPT2 |
| ISO | หมายเลขชิ้นส่วน | หจก | ง | ค | HEX2 | ก | ที |
| 6.3 | LSQ-FF-02PF | 49.2 | 16.1 | 15.2 | 20 | 14 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-FF-03PF | 55.8 | 19.7 | 19.5 | 24 | 14 | G3 / 8 NPT3 / 8 |
| 10 | LSQ-FF-03PF | 59.8 | 19.7 | 19.5 | 27 | 18 | G1 / 2 NPT1 / 2 |
| 12.5 | LSQ-FF-04PF | 72 | 24.5 | 21.6 | 32 | 18 | G1 / 2 NPT1 / 2 |
| 12.5 | LSQ-FF-04PF | 76 | 24.5 | 21.6 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 16 | LSQ-FF-06PF | 75.5 | 27 | 21.6 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 19 | LSQ-FF-08PF | 93.8 | 30 | 29 | 41 | 22 | G3 / 4 NPT3 / 4 |
| 19 | LSQ-FF-08PF | 93.8 | 30 | 29 | 41 | 23.5 | G1 NPT1 |
| 25 | LSQ-FF-10PF | 90 | 36 | 34 | 55 | 24 | G1-1 / 4 NPT1-1 / 4 |
| - | LSQ-FF-12PF | 112 | 57 | 38 | 65 | 30 | G1-1 / 2 NPT1-1 / 2 |
| - | LSQ-FF-16PF | 123.9 | 73 | 40.5 | 75 | 31 | G2 NPT2 |
| ISO | หมายเลขชิ้นส่วน | ล | ง | HEX1 | HEX2 | ที |
| 6.3 | LSQ-FF-02 | 96.2 | 28 | 20 | 20 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-FF-03 | 108.4 | 32 | 24 | 24 | G3 / 8 NPT3 / 8 |
| 10 | LSQ-FF-03 | 116.4 | 32 | 27 | 27 | G1 / 2 NPT1 / 2 |
| 12.5 | LSQ-FF-04 | 129.3 | 38 | 32 | 32 | G1 / 2 NPT1 / 2 |
| 12.5 | LSQ-FF-04 | 137.3 | 38 | 36 | 36 | G3 / 4 NPT3 / 4 |
| 16 | LSQ-FF-06 | 138 | 42 | 36 | 36 | G3 / 4 NPT3 / 4 |
| 19 | LSQ-FF-08 | 172.1 | 48 | 41 | 41 | G3 / 4 NPT3 / 4 |
| 19 | LSQ-FF-08 | 172.1 | 48 | 41 | 41 | G1 NPT1 |
| 25 | LSQ-FF-10 | 178 | 56 | 55 | 55 | G1-1 / 4 NPT1-1 / 4 |
| - | LSQ-FF-12 | 233.4 | 79.5 | 65 | 65 | G1-1 / 2 NPT1-1 / 2 |
| - | LSQ-FF-16 | 251.7 | 98.5 | 85 | 75 | G2 NPT2 |
