รายละเอียดสินค้า
สถานที่กำเนิด: หนิงโปประเทศจีน (แผ่นดินใหญ่)
ชื่อแบรนด์: SONGQIAO
หมายเลขรุ่น: LSQ-S7
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: ตกลงกันได้
ราคา: โปร่ง
รายละเอียดการบรรจุ: แพคเกจการส่งออกมาตรฐานหรือตามคำขอของลูกค้า
เวลาการส่งมอบ: ภายใน 30 วันหรือตามความต้องการของลูกค้า
สามารถในการผลิต: 50,000 ชิ้น / วันตามความสามารถของการประชุมเชิงปฏิบัติการการประกอบ
มาตรฐาน: |
ใช้งานร่วมกับ NITTO HSP cupla series, poppet valve |
วพ: |
แรงดันใช้งานถึง 5,000 psi (345 bar) |
วัสดุ: |
เหล็กกล้าคาร์บอน |
ขนาด: |
1/4' - 1' |
เกลียว: |
BSPP, BSPT, NPT, NPTF, SAE |
การเชื่อมต่อ: |
ลูกล็อค |
มาตรฐาน: |
ใช้งานร่วมกับ NITTO HSP cupla series, poppet valve |
วพ: |
แรงดันใช้งานถึง 5,000 psi (345 bar) |
วัสดุ: |
เหล็กกล้าคาร์บอน |
ขนาด: |
1/4' - 1' |
เกลียว: |
BSPP, BSPT, NPT, NPTF, SAE |
การเชื่อมต่อ: |
ลูกล็อค |

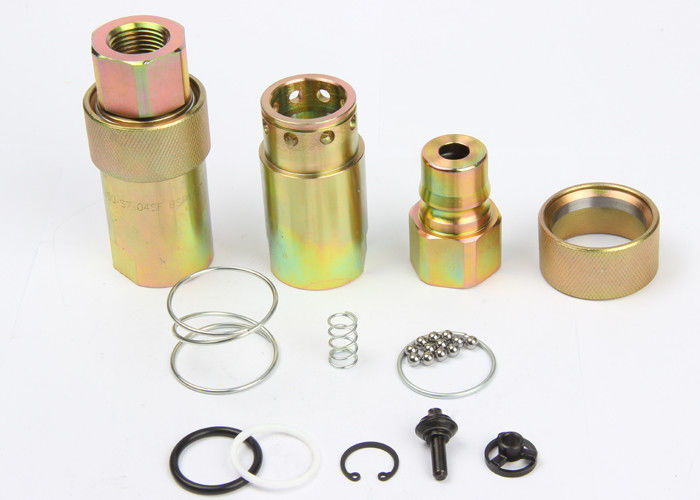

ข้อต่อฟิตติ้งไฮดรอลิกแบบถอดเร็วประเภทความทนทานชุบแข็ง LSQ-S7 เหล็กกล้าคาร์บอน
ข้อมูลจำเพาะ
| ขนาดตัวเครื่อง(นิ้ว) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| พิกัดความดัน (PSI) | 5,000 | 4000 | 4000 | 3000 | 3000 |
| อัตราการไหล (GPM) | 3 | 6 | 12 | 28 | 50 |
| ช่วงอุณหภูมิ (ซีลมาตรฐาน) | -20℃ ถึง +100℃ | ||||
| วัสดุซีลมาตรฐาน | มทบ | ||||
คุณสมบัติข้อต่อ LSQ-S7 Series:
1. มีวาล์ว Poppet เพื่อป้องกันการรั่วซึม
2. วาล์วก้านเปิดโดยอัตโนมัติเมื่อเชื่อมต่อภายในแรงดันใช้งานที่กำหนด เพื่อให้การไหลเป็นไปอย่างรวดเร็ว
3. ชิ้นส่วนที่สำคัญได้รับการชุบแข็งเพื่อความทนทาน
4. กลไกการล็อคลูกที่วางใจได้จะยึดส่วนผสมพันธุ์ไว้ด้วยกัน
5. ซ็อกเก็ตและปลั๊กมีความแม่นยำกลึงจากสต็อกแท่งทึบ
6. เข้ากันได้กับ NITTO HSP coupler Series
ประสิทธิภาพ: ของเหลวทดสอบ:Oil-200SUS,1GPM=3.78L/Min,1PSID=0.0069MPa
LSQ-S7 ซีรีส์ (1/4",3/8",1/2",3/4",1")
เบ้า
| พาร์ทโน | ลส | ￠ด | HEX1 | ก | ต |
| LSQ-S7-02SF | 53.4 | 28.5 | 19 | 12.5 | G1/4 NPT1/4 |
| LSQ-S7-03SF | 60.4 | 33 | 23 | 14 | G3/8 NPT3/8 |
| LSQ-S7-04SF | 72 | 43.5 | 35 | 18 | G1/2 NPT1/2 |
| LSQ-S7-06SF | 72 | 43.5 | 35 | 18 | G3/4 NPT3/4 |
| LSQ-S7-08SF | 93 | 58.2 | 46 | 22 | G1 NPT1 |
ปลั๊ก
| พาร์ทโน | หจก | ค | เฮ็กซ์2 | ก | ต |
| LSQ-S7-02PF | 36 | 17.5 น | 19 | 12 | G1/4 NPT1/4 |
| LSQ-S7-03PF | 38 | 22.5 | 23 | 13 | G3/8 NPT3/8 |
| LSQ-S7-04PF | 50 | 27.5 | 32 | 16 | G1/2 NPT1/2 |
| LSQ-S7-06PF | 50 | 27.5 | 32 | 18 | G3/4 NPT3/4 |
| LSQ-S7-08PF | 61 | 36 | 41 | 22 | G1 NPT1 |
ข้อต่อฟิตติ้ง
| พาร์ทโน | แอล | ￠ด | HEX1 | เฮ็กซ์2 | ต |
| LSQ-S7-02 | 72.5 | 28.5 | 19 | 19 | G1/4 NPT1/4 |
| LSQ-S7-03 | 76.5 | 33 | 23 | 23 | G3/8 NPT3/8 |
| LSQ-S7-04 | 95 | 43.5 | 35 | 32 | G1/2 NPT1/2 |
| LSQ-S7-06 | 95 | 43.5 | 35 | 32 | G3/4 NPT3/4 |
| LSQ-S7-08 | 119.2 | 58.2 | 46 | 41 | G1 NPT1 |
