จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: 1
รุ่นหมายเลข: |
LSQ-RD (ทองเหลืองไม่ใช่วาล์ว) |
ความกดดันในการทำงาน: |
1,000 ถึง 2,000 ปอนด์ต่อตารางนิ้ว |
การเชื่อมต่อทางกล: |
ลูกล็อค |
ขนาดตัว: |
1/8, 1/4, 3/8, 1/2 |
อัตราความดัน: |
แรงดัน 1000-2000 ปอนด์/ตารางนิ้ว |
การไหลของการจัดอันดับ: |
3, 6, 12, 12 gpm |
ช่วงอุณหภูมิ: |
-20ºCถึง +120ºC |
น้ำยาทดสอบ: |
น้ำมันปี 200sus |
การแปลงกระแส: |
1GPM = 3.78L/นาที |
การแปลงแรงดัน: |
1psid = 0.0069mpa |
ตัวเลือกวัสดุ: |
ทองเหลือง 304 สแตนเลส |
ความเข้ากันได้: |
ซีรีส์ Nitto TSP |
ขนาดชิ้นส่วน: |
หลายขนาด (ดูตาราง) |
ขนาดด้าย: |
ZG1/8, ZG1/4, ZG3/8, ZG1/2, ZG3/4, ZG1 |
กำลังการผลิต: |
100000 ชุด/เดือน |
รุ่นหมายเลข: |
LSQ-RD (ทองเหลืองไม่ใช่วาล์ว) |
ความกดดันในการทำงาน: |
1,000 ถึง 2,000 ปอนด์ต่อตารางนิ้ว |
การเชื่อมต่อทางกล: |
ลูกล็อค |
ขนาดตัว: |
1/8, 1/4, 3/8, 1/2 |
อัตราความดัน: |
แรงดัน 1000-2000 ปอนด์/ตารางนิ้ว |
การไหลของการจัดอันดับ: |
3, 6, 12, 12 gpm |
ช่วงอุณหภูมิ: |
-20ºCถึง +120ºC |
น้ำยาทดสอบ: |
น้ำมันปี 200sus |
การแปลงกระแส: |
1GPM = 3.78L/นาที |
การแปลงแรงดัน: |
1psid = 0.0069mpa |
ตัวเลือกวัสดุ: |
ทองเหลือง 304 สแตนเลส |
ความเข้ากันได้: |
ซีรีส์ Nitto TSP |
ขนาดชิ้นส่วน: |
หลายขนาด (ดูตาราง) |
ขนาดด้าย: |
ZG1/8, ZG1/4, ZG3/8, ZG1/2, ZG3/4, ZG1 |
กำลังการผลิต: |
100000 ชุด/เดือน |

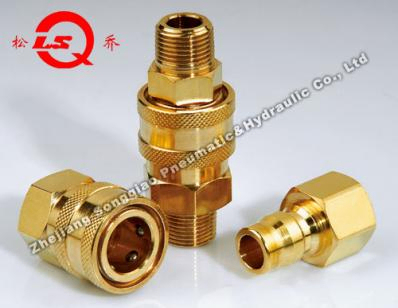

ซีรีส์ LSQ-RD เป็นข้อต่อแบบไม่มีวาล์วที่ออกแบบมาสำหรับการใช้งานที่ต้องการการไหลสูงสุด รูเปิดที่เรียบลื่นให้แรงดันตกต่ำที่สุดในบรรดาการออกแบบข้อต่อสวมเร็ว ทำให้เหมาะสำหรับเครื่องฉีดน้ำแรงดันสูงและไอน้ำ เครื่องทำความสะอาดพรม ท่อน้ำหล่อเย็นของแม่พิมพ์ และการใช้งานอื่นๆ ที่ไม่มีวาล์ว
| ขนาดร่างกาย (นิ้ว) | 1/8 | 1/4 | 3/8 | 1/2 |
|---|---|---|---|---|
| แรงดันพิกัด (PSI) ทองเหลือง Cplr/Npl |
1,000 | 1,000 | 1,000 | 1,000 |
| แรงดันพิกัด (PSI) SS Cplr/Npl |
2000 | 2000 | 1500 | 1500 |
| อัตราการไหล (GPM) | 3 | 6 | 12 | 12 |
| ช่วงอุณหภูมิ (ซีลมาตรฐาน) | -20°C ถึง +120°C | |||
ของเหลวทดสอบ: Oil-200SUS
1GPM = 3.78 ลิตร/นาที
1PSID = 0.0069MPa
| หมายเลขชิ้นส่วน | แอลเอส | ¢D | HEX1 | ก | ต |
|---|---|---|---|---|---|
| LSQ-RD-01SF | 27 | 17.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02SF | 32 | 24 | 19 | 13 | ZG1/4 |
| LSQ-RD-03SF | 35.8 | 28.3 | 23 | 13 | ZG3/8 |
| LSQ-RD-04SF | 42.6 | 35 | 29 | 17 | ZG1/2 |
| LSQ-RD-06SF | 49.5 | 41 | 36 | 18 | ZG3/4 |
| LSQ-RD-08SF | 59.3 | 57.8 | 50 | 22 | ZG1 |
| หมายเลขชิ้นส่วน | แอลเอส | ¢D | HEX1 | ก | ต |
|---|---|---|---|---|---|
| LSQ-RD-01SM | 30 | 17.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02SM | 42 | 24 | 19 | 13 | ZG1/4 |
| LSQ-RD-03SM | 46.3 | 28.3 | 23 | 13 | ZG3/8 |
| LSQ-RD-04SM | 56.1 | 35 | 29 | 17 | ZG1/2 |
| LSQ-RD-06SM | 61 | 41 | 36 | 18 | ZG3/4 |
| LSQ-RD-08SM | 67.3 | 57.8 | 50 | 22 | ZG1 |
| หมายเลขชิ้นส่วน | ห้างหุ้นส่วนจำกัด | ค | HEX2 | ก | ต |
|---|---|---|---|---|---|
| LSQ-RD-01PF | 26 | 15.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02PF | 35 | 18 | 17 | 13 | ZG1/4 |
| LSQ-RD-03PF | 38 | 21.2 | 21 | 13 | ZG3/8 |
| LSQ-RD-04PF | 45 | 24.5 | 29 | 17 | ZG1/2 |
| LSQ-RD-06PF | 50 | 28 | 32 | 18 | ZG3/4 |
| LSQ-RD-08PF | 61 | 36 | 41 | 22 | ZG1 |
| หมายเลขชิ้นส่วน | ห้างหุ้นส่วนจำกัด | ค | HEX1 | ก | ต |
|---|---|---|---|---|---|
| LSQ-RD-01PM | 32 | 15.5 | 12 | 9 | ZG1/8 |
| LSQ-RD-02PM | 38 | 18 | 17 | 13 | ZG1/4 |
| LSQ-RD-03PM | 43 | 21.2 | 19 | 13 | ZG3/8 |
| LSQ-RD-04PM | 52 | 24.5 | 23 | 17 | ZG1/2 |
| LSQ-RD-06PM | 56 | 28 | 29 | 18 | ZG3/4 |
| LSQ-RD-08PM | 73 | 36 | 41 | 22 | ZG1 |
