                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                ข้อต่อเร็วไฮดรอลิก ISO 7241-B, ข้อต่อปลดเร็ว 2000 Psi, ข้อต่อเชื่อมต่อเร็วไฮดรอลิก PARKER 60 Series


หมายเลขรุ่น:	LSQ-S2-SS (ISO B SS316)	การเชื่อมต่อทางกล:	ลูกล็อค
แรงกดดันในการทำงาน:	2000 ปอนด์ต่อตารางนิ้ว	ช่วงอุณหภูมิ:	-20 ° C ถึง +180 ° C
วัสดุปิดผนึก:	ฟูเลคคาร์บอน	ขนาดร่างกาย:	1/8, 1/4, 3/8, 1/2, 3/4, 1 นิ้ว
การไหลของการจัดอันดับ:	1, 3, 6, 12, 28, 50 gpm	วัสดุ:	สแตนเลส 316
ประเภทการเชื่อมต่อ:	ปิดสองครั้ง	มาตรฐาน ISO:	ISO 7241-B
ซีรีย์ที่เข้ากันได้:	Parker 60, HNV เร็วขึ้น, Aeroquip FD45, Hansen HK	ขนาด hex1:	17, 19, 24, 30, 36, 41 มม.
ขนาด hex2:	14, 19, 24, 27, 36, 41 มม.	ประเภทเธรด:	G1/8 NPT1/8, G1/4 NPT1/4, G3/8 NPT3/8, G1/2 NPT1/2, G3/4 NPT3/4, G1 NPT1
กำลังการผลิต:	100000 ชุด/เดือน

หมายเลขรุ่น:	LSQ-S2-SS (ISO B SS316)
การเชื่อมต่อทางกล:	ลูกล็อค
แรงกดดันในการทำงาน:	2000 ปอนด์ต่อตารางนิ้ว
ช่วงอุณหภูมิ:	-20 ° C ถึง +180 ° C
วัสดุปิดผนึก:	ฟูเลคคาร์บอน
ขนาดร่างกาย:	1/8, 1/4, 3/8, 1/2, 3/4, 1 นิ้ว
การไหลของการจัดอันดับ:	1, 3, 6, 12, 28, 50 gpm
วัสดุ:	สแตนเลส 316
ประเภทการเชื่อมต่อ:	ปิดสองครั้ง
มาตรฐาน ISO:	ISO 7241-B
ซีรีย์ที่เข้ากันได้:	Parker 60, HNV เร็วขึ้น, Aeroquip FD45, Hansen HK
ขนาด hex1:	17, 19, 24, 30, 36, 41 มม.
ขนาด hex2:	14, 19, 24, 27, 36, 41 มม.
ประเภทเธรด:	G1/8 NPT1/8, G1/4 NPT1/4, G3/8 NPT3/8, G1/2 NPT1/2, G3/4 NPT3/4, G1 NPT1
กำลังการผลิต:	100000 ชุด/เดือน

ข้อต่อเร็วไฮดรอลิก ISO 7241-B พร้อมแรงดัน 2000 Psi และใช้งานร่วมกับ PARKER 60 Series

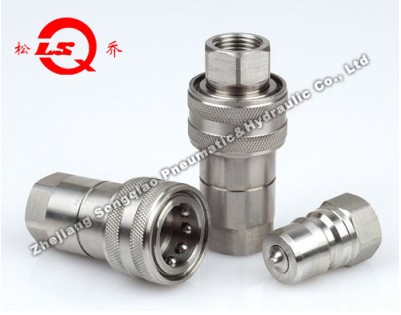

LSQ-S2-SS ประเภทปิด ไฮดรอลิกคัพเพลิ่งคัพเพลิ่ง (สแตนเลส 316)

คําอธิบายสินค้า

LSQ-S2-SS ประเภทใกล้เคียงแบบไฮดรอลิกคัพเกิลคัพเกิลถูกสร้างขึ้นจากเหล็กไร้ขัดทน 316ออกแบบสําหรับการใช้งานแบบไฮดรอลิกที่ต้องการที่สายส่งของเหลวต้องการการเชื่อมต่อและตัดต่อบ่อย ๆ.

การใช้งาน

เหมาะสําหรับใช้ใน:

อุปกรณ์ก่อสร้าง
อุปกรณ์ป่าไม้
เครื่องจักรการเกษตร
เครื่องมือและอุปกรณ์น้ํามัน
เครื่องจักรโรงงานเหล็ก
การใช้งานไฮดรอลิกอื่นๆ ที่ต้องการการสูญเสียของเหลวอย่างน้อย

ระยะอุณหภูมิ (สตดซีล)-20°C ถึง +180°C
วัสดุประปาแบบมาตรฐาน:ฟลูโรคาร์บอน (VITON)

รายละเอียดเทคนิค

ขนาดร่างกาย (ใน)	1/8	1/4	3/8	1/2	3/4	1
ความดันเฉพาะ (PSI)	2000	2000	1500	1500	1000	2000
ค่าอัตราการไหล (GPM)	1	3	6	12	28	50

ลักษณะสําคัญ

วาล์วหล่อป้องกันการรั่วไหลที่ไม่เชื่อม
การเปิดวาล์วอัตโนมัติเมื่อเชื่อมต่อภายในความดันการทํางานปริมาณ
อุปกรณ์ล็อคลูกบอลที่น่าเชื่อถือสําหรับการเชื่อมต่อที่ปลอดภัย
เครื่องแปรรูปแม่นยําจากสต๊อปสตาร์ซ้อน
สอดคล้องกับมาตรฐาน ISO 7241-B
รองรับกับ Parker 60 Series, FASTER HNV Series, AEROQUIP FD45 Series และ HANSEN HK Series

ขนาดของซ็อคเก็ต

ISO	พาร์ทโน	LS	¢D	HEX1	A	T
5	LSQ-S2-SS-01SF	50	24	17	10	G1/8 NPT1/8
6.3	LSQ-S2-SS-02SF	58	28.5	19	13	G1/4 NPT1/4
10	LSQ-S2-SS-03SF	65	35	24	13	G3/8 NPT3/8
12.5	LSQ-S2-SS-04SF	73.4	42	30	17	G1/2 NPT1/2
20	LSQ-S2-SS-06SF	92	54	36	22	G3/4 NPT3/4
25	LSQ-S2-SS-08SF	103	65	41	23	G1 NPT1

ขนาดของพล็อก

ISO	พาร์ทโน	LP	d	C	HEX2	A	T
5	LSQ-S2-SS-01PF	31	10.8	19	14	10	G1/8 NPT1/8
6.3	LSQ-S2-SS-02PF	36	14.2	22.8	19	13	G1/4 NPT1/4
10	LSQ-S2-SS-03PF	40	19	25	24	13	G3/8 NPT3/8
12.5	LSQ-S2-SS-04PF	46.5	23.5	28	27	17	G1/2 NPT1/2
20	LSQ-S2-SS-06PF	56	31.5	36	36	22	G3/4 NPT3/4
25	LSQ-S2-SS-08PF	63	37.8	35.5	41	23	G1" NPT1"

มิติการเชื่อมเต็ม

ISO	พาร์ทโน	L	¢D	HEX1	HEX2	T
5	LSQ-S2-SS-01	62.5	24	17	14	G1/8 NPT1/8
6.3	LSQ-S2-SS-02	72.2	28.5	19	19	G1/4 NPT1/4
10	LSQ-S2-SS-03	80.5	35	24	24	G3/8 NPT3/8
12.5	LSQ-S2-SS-04	91.5	42	30	27	G1/2 NPT1/2
20	LSQ-S2-SS-06	112.5	54	36	36	G3/4 NPT3/4
25	LSQ-S2-SS-08	126.5	65	41	41	G1 NPT1
