รายละเอียดสินค้า
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: 2
รุ่นหมายเลข: |

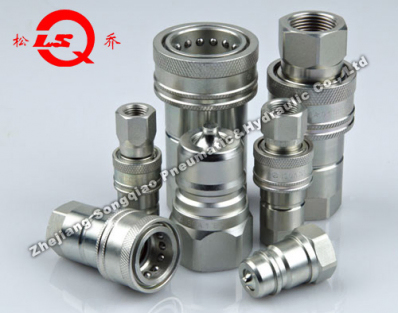

LSQ-ISOA |
การเชื่อมต่อทางกล: |
ระบบล็อคลูกบอล |
ความกดดันในการทำงาน: |
2000-5000 psi |
ขนาดตัว: |
1/4, 3/8, 1/2, 3/4, 1 |
ความดันที่ได้รับการจัดอันดับ: |
5000, 4000, 4000, 3000, 3000 psi |
การไหลของการจัดอันดับ: |
3, 6, 12, 28, 50 gpm |
ช่วงอุณหภูมิ: |
-20ºCถึง +120ºC |
วัสดุปิดผนึก: |
NBR |
เส้นผ่านศูนย์กลางซ็อกเก็ต: |
φ26, φ31.5, φ38.5, φ48, φ56 |
ขนาดหกเหลี่ยม: |
19, 22, 27, 34, 41 |
ประเภทเธรด: |
G1/4 NPT1/4, G3/8 NPT3/8, G1/2 NPT1/2, G3/4 NPT3/4, G1 NPT1 |
ความยาว: |
74.2, 78.5, 88.2, 110.4, 132.9 |
เส้นผ่านศูนย์กลางของปลั๊ก: |
11.8, 17.3, 20.5, 29, 34.3 |
ความยาวของพล็อก: |
38.5, 39, 44, 55, 66 |
กำลังการผลิต: |
10,000 ชุด / เดือน |
รุ่นหมายเลข: |
LSQ-ISOA |
การเชื่อมต่อทางกล: |
ระบบล็อคลูกบอล |
ความกดดันในการทำงาน: |
2000-5000 psi |
ขนาดตัว: |
1/4, 3/8, 1/2, 3/4, 1 |
ความดันที่ได้รับการจัดอันดับ: |
5000, 4000, 4000, 3000, 3000 psi |
การไหลของการจัดอันดับ: |
3, 6, 12, 28, 50 gpm |
ช่วงอุณหภูมิ: |
-20ºCถึง +120ºC |
วัสดุปิดผนึก: |
NBR |
เส้นผ่านศูนย์กลางซ็อกเก็ต: |
φ26, φ31.5, φ38.5, φ48, φ56 |
ขนาดหกเหลี่ยม: |
19, 22, 27, 34, 41 |
ประเภทเธรด: |
G1/4 NPT1/4, G3/8 NPT3/8, G1/2 NPT1/2, G3/4 NPT3/4, G1 NPT1 |
ความยาว: |
74.2, 78.5, 88.2, 110.4, 132.9 |
เส้นผ่านศูนย์กลางของปลั๊ก: |
11.8, 17.3, 20.5, 29, 34.3 |
ความยาวของพล็อก: |
38.5, 39, 44, 55, 66 |
กำลังการผลิต: |
10,000 ชุด / เดือน |
| ขนาดร่างกาย (ใน) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
|---|---|---|---|---|---|
| ความดันเฉพาะ (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| ค่าอัตราการไหล (GPM) | 3 | 6 | 12 | 28 | 50 |
| ระยะอุณหภูมิ (รัดรัด STD) | -20oC ถึง +120oC | ||||
| วัสดุประปาแบบมาตรฐาน | NBR | ||||
| ISO | พาร์ทโน | LS | Φ D | HEX1 | A | T |
|---|---|---|---|---|---|---|
| 6.3 | LSQ-ISOA-02SF | 50 | Φ 26 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-ISOA-03SF | 57.1 | Φ 31.5 | 22 | 16 | G3/8 NPT3/8 |
| 12.5 | LSQ-ISOA-04SF | 66 | Φ 38.5 | 27 | 18 | G1/2 NPT1/2 |
| 20 | LSQ-ISOA-06SF | 82.5 | Φ 48 | 34 | 20.5 | G3/4 NPT3/4 |
| 25 | LSQ-ISOA-08SF | 100 | Φ 58 | 41 | 20.5 | G1 NPT1 |
| ISO | พาร์ทโน | LP | d | C | HEX2 | A | T |
|---|---|---|---|---|---|---|---|
| 6.3 | LSQ-ISOA-02PF | 38.5 | 11.8 | 15 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-ISOA-03PF | 39 | 17.3 | 19 | 22 | 16 | G3/8 NPT3/8 |
| 12.5 | LSQ-ISOA-04PF | 44 | 20.5 | 29 | 27 | 18 | G1/2 NPT1/2 |
| 20 | LSQ-ISOA-06PF | 55 | 29 | 29 | 34 | 20.5 | G3/4 NPT3/4 |
| 25 | LSQ-ISOA-08PF | 66 | 34.3 | 35 | 41 | 20.5 | G1 NPT1 |
| ISO | พาร์ทโน | L | ¢D | HEX1 | HEX2 | T |
|---|---|---|---|---|---|---|
| 6.3 | LSQ-ISOA-02 | 74.2 | Φ26 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-ISOA-03 | 78.5 | Φ315 | 22 | 22 | G3/8 NPT3/8 |
| 12.5 | LSQ-ISOA-04 | 88.2 | Φ385 | 27 | 27 | G1/2 NPT1/2 |
| 20 | สินค้า: | 110.4 | Φ48 | 34 | 34 | G3/4 NPT3/4 |
| 25 | สินค้า: | 132.9 | Φ56 | 41 | 41 | G1 NPT1 |
