รายละเอียดสินค้า
สถานที่กำเนิด: หนิงโปประเทศจีน (แผ่นดินใหญ่)
ชื่อแบรนด์: SONGQIAO
หมายเลขรุ่น: LSQ-FF
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: ตกลงกันได้
ราคา: โปร่ง
รายละเอียดการบรรจุ: แพคเกจการส่งออกมาตรฐานหรือตามคำขอของลูกค้า
เวลาการส่งมอบ: ภายใน 30 วันหรือตามความต้องการของลูกค้า
สามารถในการผลิต: 50,000 ชิ้น / วันตามความสามารถของการประชุมเชิงปฏิบัติการการประกอบ
มาตรฐาน: |
ซีรีส์ ISO 16028 หน้าเรียบ |
วพ: |
แรงดันใช้งานถึง 5,000 psi (345 bar) |
วัสดุ: |
เหล็กคาร์บอน |
ขนาด: |
1/4' - 2' |
เกลียว: |
BSPP, BSPT, NPT, NPTF, SAE |
การเชื่อมต่อ: |
ลูกล็อค |
มาตรฐาน: |
ซีรีส์ ISO 16028 หน้าเรียบ |
วพ: |
แรงดันใช้งานถึง 5,000 psi (345 bar) |
วัสดุ: |
เหล็กคาร์บอน |
ขนาด: |
1/4' - 2' |
เกลียว: |
BSPP, BSPT, NPT, NPTF, SAE |
การเชื่อมต่อ: |
ลูกล็อค |

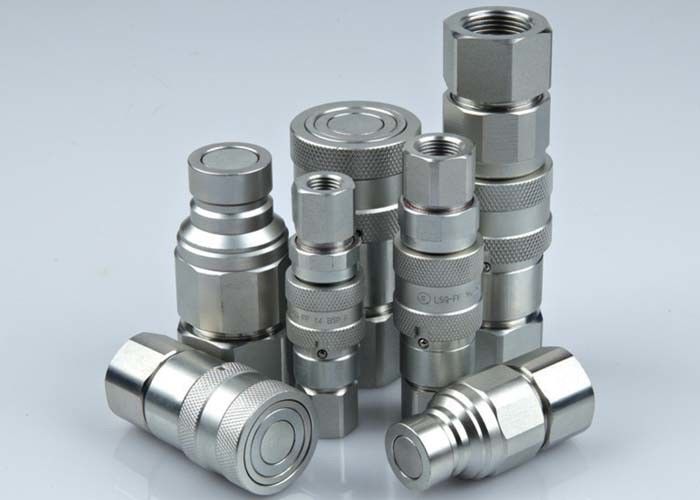

LSQ-FF, ISO16028, เครื่องเชื่อมไฮดรอลิกชนิด Flush Face ในเหล็กคาร์บอน โครมสาม
คําอธิบาย:
การใช้งาน:
เครื่องเชื่อมลําดับ Songqiao LSQ-FF ถูกใช้อย่างแพร่หลายในตลาดอุปกรณ์สาธารณะที่น้ํามันไฮดรอลิกรั่วสามารถเป็นอันตรายต่อความปลอดภัยอย่างร้ายแรงโดยเฉพาะในเครื่องยกถังบนหัวที่ใช้ในการบํารุงรักษาสายส่งไฟฟ้าความดันสูงคอปเลนจ์เหล่านี้ยังใช้ในการเปลี่ยนเครื่องมือไฮดรอลิกอย่างรวดเร็วในอุตสาหกรรมก่อสร้าง, การบํารุงรักษารถไฟฟ้าและการทําเหมืองแร่ความสะดวกในการทําความสะอาดทําให้มัน เหมาะสําหรับการใช้ในสิ่งแวดล้อมที่ขัดแย้งชนิดนี้.
| ขนาดร่างกาย | 1/4 ((02) | 3/8(03) | 1/2 ((04) | 5/8(06) | 3/4 ((08) | 1 ((10) | 1-1/2 ((12) | 2(16) |
| ความดันเฉพาะ (PSI) | 5000 | 4350 |
4350
|
3625 | 3625 | 3000 | 3000 | 3000 |
| ค่าอัตราการไหล ((GPM) | 3 | 6 | 12 | 20 | 28 | 50 | 80 | 100 |
| การระบายน้ํา (ML) | 0.006 | 0.012 | 0.02 | 0.026 | 0.032 | 0.035 | 0.05 | 0.1 |
| (สูงสุดต่อการตัดต่อ) | ||||||||
| ระยะอุณหภูมิ | -20°C ถึง +120°C | |||||||
| Sวัสดุประปา TANDARD NBR | ||||||||
การออกแบบแวลล์ใหม่ มันสามารถป้องกันความเสียหายจากการไหลสูงและความดันของแรงกระตุ้นที่ให้ผลงานที่พัฒนา
อุปกรณ์ล็อคแขนถูกใช้โดยหมุนแขนหลังจากการเชื่อมต่อ. มันป้องกันการตัดสายโดยอุบัติเหตุเมื่อการเชื่อมต่อถูกลากไปตามพื้นดิน
กลไกเชือกถูกออกแบบเพื่อป้องกันความสกปรกจากการเข้าสู่กลไกภายในและดังนั้นทําให้การทํางานที่ผิดปกติเมื่อเชื่อมต่อหรือตัดต่อกล่องครอบคลุมแหวนยึดและยังรวมผนึกฝุ่นในพื้นที่สปริง.
สร้างจากเหล็ก ทองแดงเคลือบด้วยสีเหลือง โครเมท ปลาย หนาและแขนแข็งและการสร้างสต๊อกบาร์ซ้อนสําหรับความทนทานสูงสุดต่อความเสียหายจากการกระแทกทางไฮดรอลิกและเครื่องกล
ปริมประทับ Anti-Blowout Nitrile/PTFE นี้ถูกออกแบบมาเพื่อป้องกันการเป่าออกหรือความเสียหายระหว่างสภาพการใช้งานที่รุนแรง
ระบบล็อคลูกบอลที่ทนทาน รับประกันการเชื่อมต่อที่น่าเชื่อถือได้ทุกครั้งจํานวนมากของลูกล็อคกระจายภาระการทํางานอย่างเท่าเทียมกันในขณะที่ให้การจัดสรรและการหมุนการกระทําเพื่อลดแรงหมุนของเชือกและยืดอายุของเชือก.ระวัง: ผลิตภัณฑ์เหล่านี้ไม่ควรไม่ใช้อัตราการหมุน โดยการหมุนภายใต้แรงกด จะส่งผลให้เกิดการสกัดเกินและก่อนกําหนด
เครื่องเชื่อมลําดับ LSQ-FF ใช้วาลฟ์ลัชตอนเชื่อมหรือตัดเชื่อมนี้หมายถึงวาล์วถูกจับคู่กันเพื่อให้มีเพียงปริมาณเล็ก ๆ น้อย ๆ ของของเหลวสามารถสูญเสียระหว่างการตัดต่อหรือการรวมอากาศระหว่างการเชื่อมต่อใหม่.
การบดโครมใหม่ ให้ผลงานต่อต้านสนิมที่สูงขึ้น
ซีรี่ย์ LSQ-FF ตรงกับมาตรฐานของ ISO16028.
รองรับกับ Parker FEM Series, Stucci FIRG Series, AEROQUIP FD89 Series และ HANSEN FF Series
| ISO | ส่วนที่ 9 | LS | D | HEX1 | A | T |
| 6.3 | LSQ-FF-02SF | 58.2 | 28 | 20 | 14 | G1/4 NPT1/4 |
| 10 | LSQ-FF-03SF | 68.2 | 32 | 24 | 14 | G3/8 NPT3/8 |
| 10 | LSQ-FF-03SF | 72.2 | 32 | 27 | 18 | G1/2 NPT1/2 |
| 12.5 | LSQ-FF-04SF | 75 | 38 | 32 | 18 | G1/2 NPT1/2 |
| 12.5 | LSQ-FF-04SF | 79 | 38 | 36 | 22 | G3/4 NPT3/4 |
| 16 | LSQ-FF-06SF | 80 | 42 | 36 | 22 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08SF | 99.8 | 48 | 41 | 22 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08SF | 99.8 | 48 | 41 | 23.5 | G1 NPT1 |
| 25 | LSQ-FF-10SF | 111.5 | 56 | 55 | 24 | G1-1/4 NPT1-1/4 |
| - | LSQ-FF-12SF | 150 | 79.5 | 65 | 30 | G1-1/2 NPT1-1/2 |
| - | LSQ-FF-16SF | 167 | 98.5 | 85 | 31 | G2 NPT2 |
| ISO | ส่วนที่ 9 | LP | d | C | HEX2 | A | T |
| 6.3 | LSQ-FF-02PF | 49.2 | 16.1 | 15.2 | 20 | 14 | G1/4 NPT1/4 |
| 10 | LSQ-FF-03PF | 55.8 | 19.7 | 19.5 | 24 | 14 | G3/8 NPT3/8 |
| 10 | LSQ-FF-03PF | 59.8 | 19.7 | 19.5 | 27 | 18 | G1/2 NPT1/2 |
| 12.5 | LSQ-FF-04PF | 72 | 24.5 | 21.6 | 32 | 18 | G1/2 NPT1/2 |
| 12.5 | LSQ-FF-04PF | 76 | 24.5 | 21.6 | 36 | 22 | G3/4 NPT3/4 |
| 16 | LSQ-FF-06PF | 75.5 | 27 | 21.6 | 36 | 22 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08PF | 93.8 | 30 | 29 | 41 | 22 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08PF | 93.8 | 30 | 29 | 41 | 23.5 | G1 NPT1 |
| 25 | LSQ-FF-10PF | 90 | 36 | 34 | 55 | 24 | G1-1/4 NPT1-1/4 |
| - | LSQ-FF-12PF | 112 | 57 | 38 | 65 | 30 | G1-1/2 NPT1-1/2 |
| - | LSQ-FF-16PF | 123.9 | 73 | 40.5 | 75 | 31 | G2 NPT2 |
| ISO | ส่วนที่ 9 | L | D | HEX1 | HEX2 | T |
| 6.3 | LSQ-FF-02 | 96.2 | 28 | 20 | 20 | G1/4 NPT1/4 |
| 10 | LSQ-FF-03 | 108.4 | 32 | 24 | 24 | G3/8 NPT3/8 |
| 10 | LSQ-FF-03 | 116.4 | 32 | 27 | 27 | G1/2 NPT1/2 |
| 12.5 | LSQ-FF-04 | 129.3 | 38 | 32 | 32 | G1/2 NPT1/2 |
| 12.5 | LSQ-FF-04 | 137.3 | 38 | 36 | 36 | G3/4 NPT3/4 |
| 16 | LSQ-FF-06 | 138 | 42 | 36 | 36 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08 | 172.1 | 48 | 41 | 41 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08 | 172.1 | 48 | 41 | 41 | G1 NPT1 |
| 25 | LSQ-FF-10 | 178 | 56 | 55 | 55 | G1-1/4 NPT1-1/4 |
| - | LSQ-FF-12 | 233.4 | 79.5 | 65 | 65 | G1-1/2 NPT1-1/2 |
| - | LSQ-FF-16 | 251.7 | 98.5 | 85 | 75 | G2 NPT2 |
