รายละเอียดสินค้า
สถานที่กำเนิด: หนิงโปประเทศจีน (แผ่นดินใหญ่)
ชื่อแบรนด์: SONGQIAO
หมายเลขรุ่น: LSQ-HDB
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: ตกลงกันได้
ราคา: โปร่ง
รายละเอียดการบรรจุ: แพคเกจการส่งออกมาตรฐานหรือตามคำขอของลูกค้า
เวลาการส่งมอบ: ภายใน 30 วันหรือตามความต้องการของลูกค้า
สามารถในการผลิต: 50,000 ชิ้น / วันตามความสามารถของการประชุมเชิงปฏิบัติการการประกอบ
มาตรฐาน: |
ซีรีส์ ISO 16028 หน้าเรียบ |
วพ: |
แรงดันใช้งานสูงสุด 4,350 psi (300 บาร์) |
วัสดุ: |
เหล็กคาร์บอน |
ขนาด: |
1/2' - 3/4' |
เกลียว: |
BSPP, BSPT, NPT, NPTF, SAE |
การเชื่อมต่อ: |
ลูกล็อค |
มาตรฐาน: |
ซีรีส์ ISO 16028 หน้าเรียบ |
วพ: |
แรงดันใช้งานสูงสุด 4,350 psi (300 บาร์) |
วัสดุ: |
เหล็กคาร์บอน |
ขนาด: |
1/2' - 3/4' |
เกลียว: |
BSPP, BSPT, NPT, NPTF, SAE |
การเชื่อมต่อ: |
ลูกล็อค |

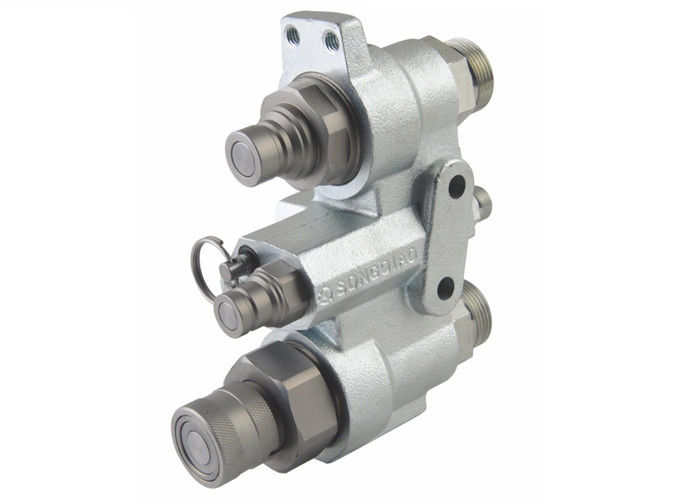

LSQ-HDB, ISO16028, ข้อต่อไฮดรอลิกแบบฟลัชเฟซในเหล็กกล้าคาร์บอน, เชื่อมต่อภายใต้แรงกด, ชุบสังกะสีนิเกิล
คำอธิบาย:
LSQ-HDB ชุดวาล์วโมดูลาร์เป็นนวัตกรรมล่าสุดของ Songqiao ที่ออกแบบมาเพื่อตอบสนองความต้องการของตลาดอุปกรณ์เคลื่อนที่ได้รับการออกแบบโดยได้รับการตอบรับจากตลาดและด้วยการทำงานร่วมกันของ OEM ที่สำคัญจึงมีระบบระบายแรงดันตกค้างซึ่งช่วยให้ผู้ปฏิบัติงานสามารถเชื่อมต่อและถอดสายวงจรทั้งสองด้วยแรงดันตกค้างทั้งในตัวผู้และตัวเมียชุดวาล์วโมดูลาร์ LSQ-HDB มาพร้อมกับข้อต่อหน้าแบนแบบเปลี่ยนได้ ISO 16028 มีการออกแบบโมดูลาร์สำหรับตัวเลือกพอร์ตหลายตัวและช่วยให้มีขนาดตัวเชื่อมต่อที่หลากหลาย: 1/2 (04), 3/4 (08)
แอพพลิเคชั่น
รถตัก, รถขุด, อุปกรณ์ก่อสร้างมือถือ
วิธีใช้
ก่อนที่จะทำความสะอาดพื้นผิวการผสมพันธุ์แบบเรียบของข้อต่อแบบเร็วเพื่อหลีกเลี่ยงการรวมสิ่งสกปรกในวงจร
ระบายความดันคงเหลือดึงลูกบิดออกและขึ้นเพื่อระบายความดันคงเหลือของข้อต่อด้านบนลงเพื่อระบายแรงดันตกค้างของข้อต่อล่าง
คำเตือน
อย่าคลายความกดดัน:
- เมื่อสิ่งที่แนบมาไม่อยู่ในตำแหน่งที่เหลือ
- ระหว่างการทำงานของสิ่งที่แนบมา (เนื่องจากอันตรายจากการเคลื่อนย้ายโดยไม่คาดคิดของสิ่งที่แนบมา)
อย่าใช้ข้อต่อตัวเมียที่ตัดการเชื่อมต่อด้วยความถี่แรงดันอิมพัลส์สูง
อย่าเชื่อมต่อกับการไหลและ / หรือแรงดันปั๊มในวงจรอนุญาตให้ตัด / เชื่อมต่อกับแรงดันตกค้างเท่านั้น
อย่าถอดคู่เมื่ออุณหภูมิภายในวงจรสูงกว่า 80 (176)
เมื่อถอดข้อต่อแนะนำให้ใช้ฝาปิดป้องกัน
สิ่งสำคัญคือต้อง จำกัด การปนเปื้อนในวงจรเพื่อหลีกเลี่ยงการลดทอนการทำงานของวาล์วภายใน
| ขนาดตัวเครื่อง (ใน) | 1/2 (04) | 3/4 (08) |
| แรงดันสูงสุด (PSI) | 4350 | 4350 |
| กระแสนิยม (GPM) | 12 | 28 |
| ช่วงอุณหภูมิ (ซีลมาตรฐาน) | -20 ℃ถึง + 120 ℃ | |
| วัสดุซีลมาตรฐาน | มทบ | |
เชื่อมต่อ - ตัดการเชื่อมต่อสูงสุดความดันตกค้าง: 3625 (PSI)
สิทธิประโยชน์
ระบบผ่อนแรงที่เป็นมิตรกับผู้ใช้ช่วยให้เชื่อมต่อและตัดการเชื่อมต่อได้ง่ายด้วยแรงดันตกค้าง
เป็นการระบายแรงดันตกค้างก่อนการเชื่อมต่อและการตัดการเชื่อมต่อทำให้สามารถเชื่อมต่อได้โดยไม่ต้องออกแรงกดและไม่ต้องใช้ความพยายามในสภาพความปลอดภัยเพื่อลดความเสี่ยงต่อการบาดเจ็บ
หน้าเรียบทำความสะอาดง่ายช่วยลดการปนเปื้อนในวงจรไฮดรอลิก
การสูญเสียของเหลวน้อยที่สุดระหว่างการเชื่อมต่อ / การตัดการเชื่อมต่อลดการสูญเสียของเหลวสู่สิ่งแวดล้อม
การรวมอากาศน้อยที่สุดระหว่างการเชื่อมต่อ / การตัดการเชื่อมต่อช่วยเพิ่มการทำงานที่ถูกต้องของวงจร
การออกแบบวาล์วของข้อต่อภายในที่จดสิทธิบัตรแล้วจะทำให้เกิดแรงดันตกน้อยที่สุดโดยรักษาประสิทธิภาพของวงจรในระบบ
ทนต่อแรงดันอิมพัลส์ได้ดี
การออกแบบที่บางและยืดหยุ่นขนาดกะทัดรัด (อนุญาตให้ใช้ข้อต่อที่มีขนาดแตกต่างกัน)
ปลอดภัยและเรียบง่ายสำหรับเรา
คุณสมบัติทางเทคนิคและตัวเลือก
Interchangeability: ติดตั้ง ISO 16028
ข้อต่อที่มีอยู่ในรูปแบบที่แตกต่างกันและขนาดที่แตกต่างกัน
ประเภทข้อต่อ: หน้าแบน
การเชื่อมต่อทางกล: การล็อคลูก
ระบบการเชื่อมต่อ: กดเพื่อเชื่อมต่อ
ระบบตัดการเชื่อมต่อ: ดึงแขนของข้อต่อตัวเมียกลับ
การเชื่อมต่อกับแรงดันตกค้าง: หลังจากระบายความดันด้วยคันโยก
การตัดการเชื่อมต่อด้วยแรงดันตกค้าง: หลังจากระบายแรงดันด้วยคันโยก
ซีล: มาตรฐานใน NBR (ไนไตรล์)
แหวนป้องกันการอัดขึ้นรูป: PTFE
| ISO | พันธมิตร | ก | ข | ค | ง | จ | ฉ | ช |
| 12.5 | LSQ-HDB-04 | 184 | S44.45 HEX | S50.8 HEX | S25.4 HEX | Φ38 | Φ24.54 | Φ19.75 |
| 19 | LSQ-HDB-06 | 188 | S44.45 HEX | S50.8 HEX | S25.4 HEX | Φ38 | Φ29.95 |
Φ19.75 |
